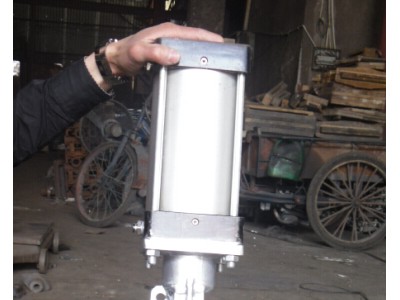

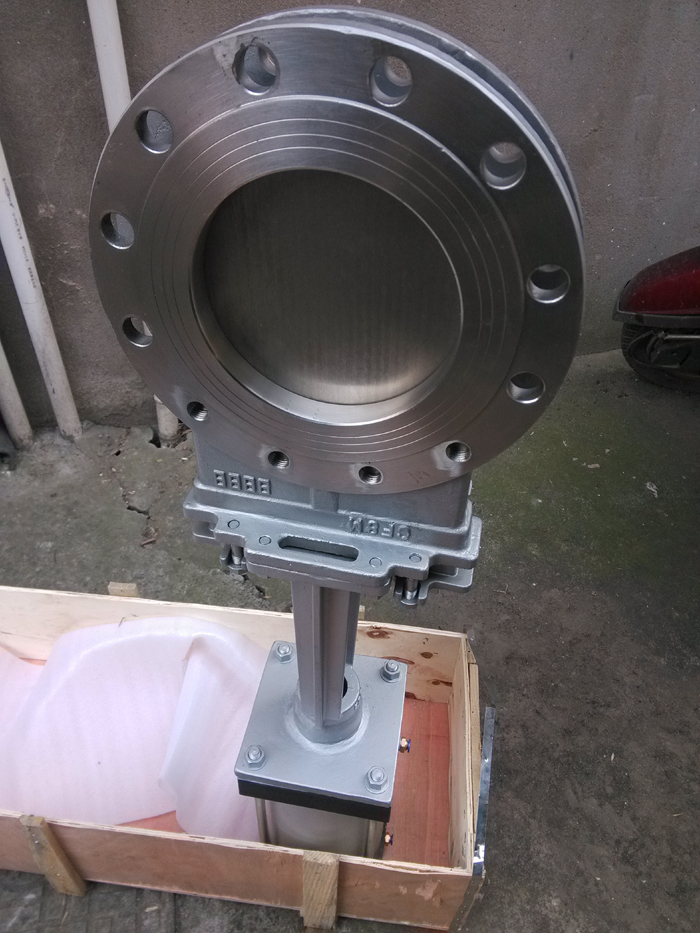

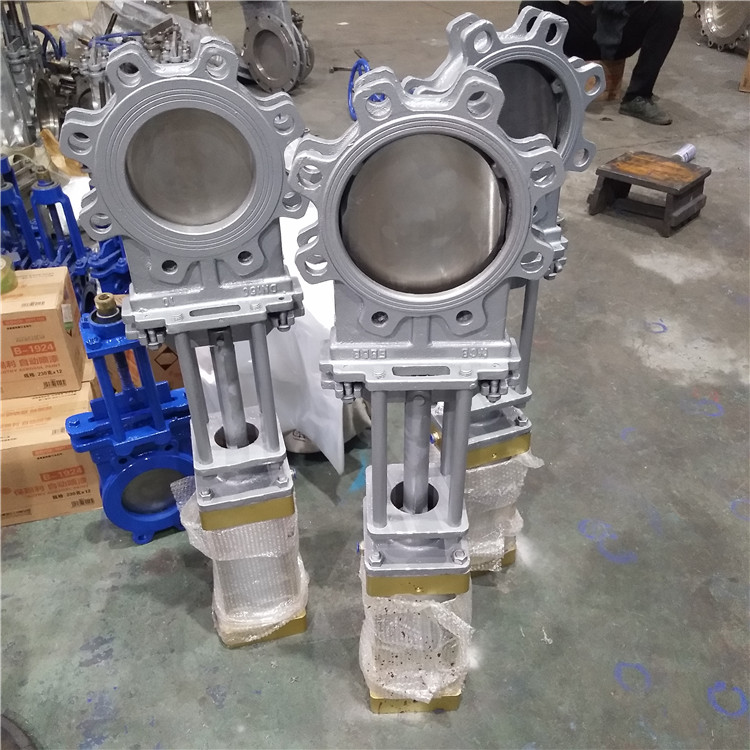

PZ673W-10P气动不锈钢刀闸阀、PZ673X/H/F/Y-10C/16P气动刀闸阀采用气缸驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C/16C）、不锈钢（PZ673F-10P/16P PZ673Y-10P/16P），具有排渣功能的的闸阀。
PZ673W-10P气动不锈钢刀闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多 个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
【PZ673W-10P气动不锈钢刀闸阀性能参数】
|
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数
|
||||
|
型号
|
PN
|
工作压力 / MPa
|
用温度 / ℃
|
用介质
|
|
PZ73H-10C/16C
|
10、16
|
1.0、1.6
|
≤ 100
|
纸浆、污水、煤浆、灰渣水泥混合物
|
|
PZ73F-10P/16P
|
||||
|
PZ73Y-10P/16P
|
||||
【PZ673W-10P气动不锈钢刀闸阀零部件材料】
|
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料
|
|||||
|
型号
|
材料
|
|
|||
|
阀体
|
阀杆
|
密封面
|
填料
|
|
|
|
PZ73H-10C/16C
|
WCB
|
2Cr13
|
硬质合金、聚四氟乙烯
|
V型聚四氟乙烯、柔性石墨环
|
|
|
PZ73F-10P/16P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
||
|
PZ73Y-10P/16P
|
CF8 （304）
|
0Cr18Ni9 （304）
|
|
||
【PZ673W-10P气动不锈钢刀闸阀外形及结构尺寸 （PN10）】
|
PZ73H、PZ73F、PZ73Y （PN10） 型刀型闸阀（刀闸阀）外形及结构尺寸 （mm）
|
|||||||
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
|
50
|
43
|
160
|
125
|
100
|
285
|
4×M16
|
180
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4×M16
|
180
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4×M16
|
220
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8×M16
|
220
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8×M16
|
230
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8×M20
|
280
|
|
200
|
60
|
335
|
295
|
265
|
540
|
8×M20
|
360
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12×M20
|
360
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12×M20
|
400
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16×M20
|
400
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16×M22
|
400
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20×M22
|
560
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
23×M22
|
530
|
|
600
|
154
|
780
|
725
|
685
|
1450
|
20×M27
|
600
|
|
800
|
190
|
1010
|
950
|
898
|
2×M
|
24×M30
|
680
|
【PZ673W-10P气动不锈钢刀闸阀外形及结构尺寸 （PN16）】
|
PZ73H、PZ73F、PZ73Y （PN16） 型刀型闸阀（刀闸阀）外形及结构尺寸 （mm）
|
|||||||
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
|
50
|
43
|
160
|
125
|
99
|
285
|
4×M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4×M16
|
180
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8×M16
|
220
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8×M16
|
220
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8×M16
|
230
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8×M20
|
280
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12×M20
|
360
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12×M22
|
360
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12×M22
|
400
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16×M22
|
400
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16×M27
|
400
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20×M27
|
530
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20×M30
|
530
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20×M36
|
600
|
