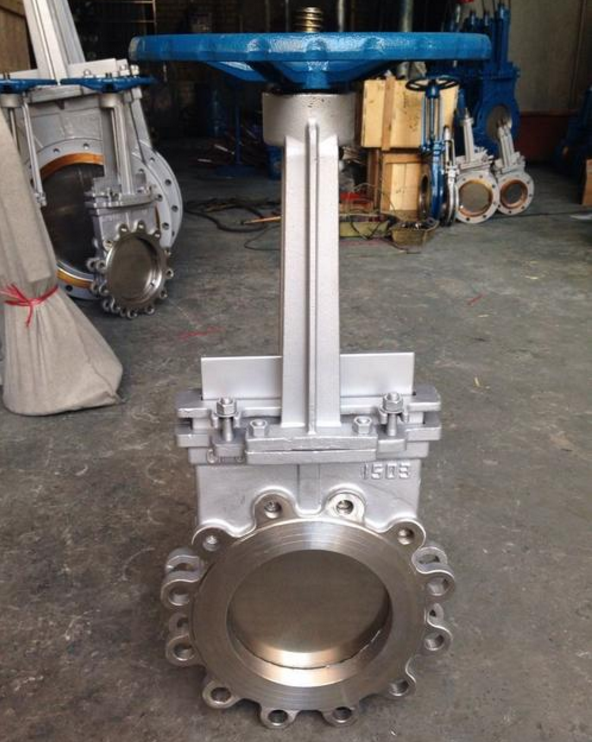

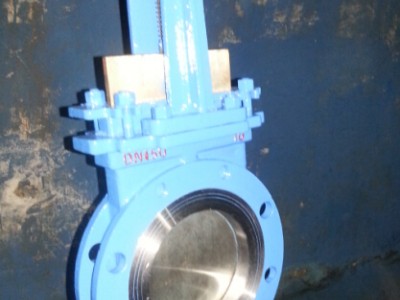

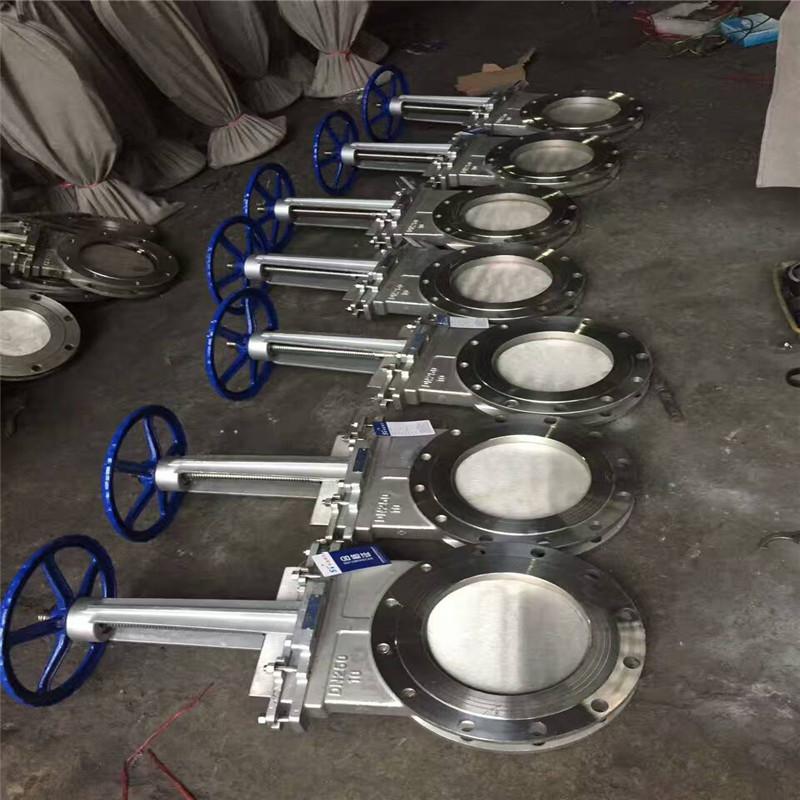

PZ73F-16C手动刀型闸阀。对夹式刀闸阀,法兰式刀形闸阀耐磨防堵措施完善,便于维修,使用寿命长。 广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。
刀型闸阀驱动方式:手动,链轮,电动,气动,液动,伞齿轮,电控液动和气液动等驱动方式。刀型闸阀外形:明杆,暗杆两种。刀型闸阀材质:铸铁、铸钢、碳钢、不锈钢、衬氟等。刀型闸阀密封:硬密封,软密封,单面密封,双面密封等多种材质密封。
PZ73F-16C手动刀型闸阀产品特点:
1.刀形、浆液闸阀有暗杆和明杆两种;有单面密封结构和双面密封结构,全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,密封圈采用平面浮动式,球弧浮动式金属密封结构,闸板与金属阀座之间是无间隙启闭,对松软物料如纤维、纸浆、木浆具有很大的剪切力及自洁功能,同时具有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。
2.阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,阀板材质选用不锈钢、精磨抛光处理可获得z佳密封效果。设计紧凑、占据空间小、重量轻、易于安装、耐磨损、不沾渣防堵措施完善、便于维修、使用寿命长。
3. 刀形、浆液闸阀内部可制成V形、三角形、U形通道。V型闸板可作为调节控制使用,连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、增强聚四氟乙烯软密封。
4.采用活塞式气动执行器,以压缩空气为动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,将此压力作用在活塞上产生推力,并使推杆位移,实现直线运动。
5. 适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。适用温度;软密封:(四氟乙烯≤150℃)、(聚胺脂≤80℃),硬密封:≤425℃。工作压力:0.6~1.6MPa,公称通径:DN40~DN900mm。
PZ73F-16C手动刀型闸阀主要性能参数
型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
---|---|---|---|---|
PZ73H-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
PZ73F-10P/16P | ||||
PZ73Y-10P/16P
|
型号 | 材料 | |||
---|---|---|---|---|
阀体 | 阀杆 | 密封面 | 填料 | |
PZ73H-10C/16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) |
PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀(刀闸阀)PZ73F-16C手动刀型闸阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | H | z×M | D0 |
---|---|---|---|---|---|---|---|
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
