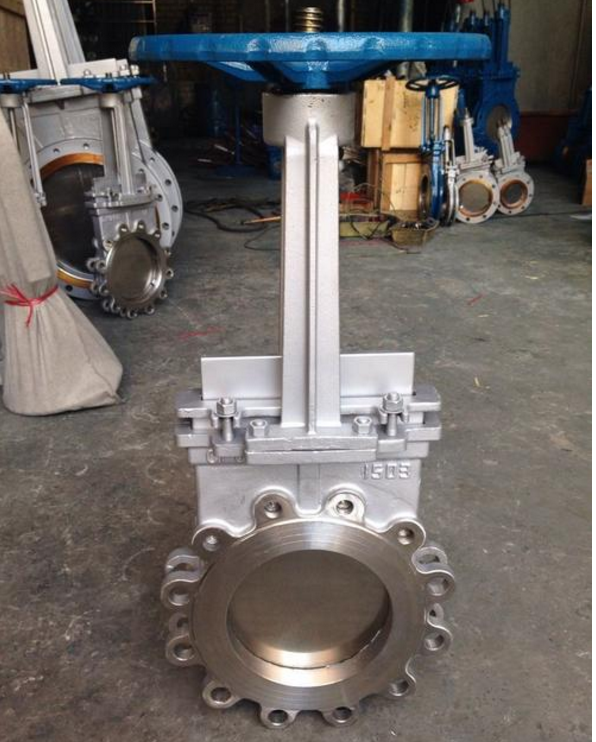

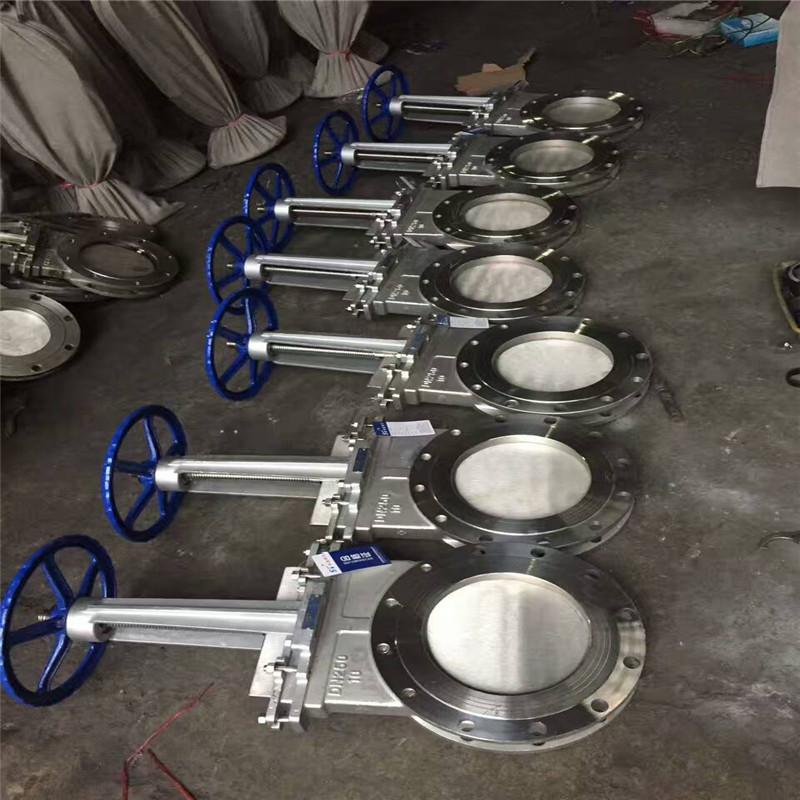

PZ73W-6NR、PZ73W-10NR、PZ73W-16NR手动高温灰渣阀 排渣阀产品说明：
PZ73W-6NR、PZ73W-10NR、PZ73W-16NR手动高温灰渣阀适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工、制药等行业制粉系统中控制输送量的耐高温理想阀门。灰渣阀，属于阀门技术领域。
高温刀闸阀,高温刀型排渣阀耐温1000度℃ 适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制采用了目前市场上耐高温材料，310S跟 2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，。
PZ43W-10NR高温刀型排渣阀,高温刀闸阀型号代表：阀门类型代号：“PZ”表示刀型闸阀；
驱动形式代号：“”表示手动；
连接形式代号：“4”表示法兰式；7代表对夹式
结构形式代号：“3”表示单闸板；
密封面材料代号：“F”表示PTFE ；H,W,y硬密封
PZ43W-10NR 手动高温灰渣阀，耐高温排渣阀，不锈钢耐磨刀型闸阀特点：
手动高温灰渣阀能适应高温、低温等恶劣环境下工作，特别是在1100℃左右高温下工作，无需任何冷却装置，且不变形的特点，同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用离合金材料，尤其是锅炉排灰渣系统中必备的阀门。
手动高温灰渣阀 排渣阀主要零部件材料：
手动高温灰渣阀 排渣阀主要性能规范：
手动高温灰渣阀 排渣阀标准;
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
手动高温灰渣阀 排渣阀主要外形及连接尺寸（mm）：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
||
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
||
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
||
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
||
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
||
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
||
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
||
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
||
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
||
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
||
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
||
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
||
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
||
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
||
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
||
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
||
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
||
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
||
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
||
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
||
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
||
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
||
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
||
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
||
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
||
|
800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
||
|
900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
||
|
1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
||
|
1200 |
254 |
1485 |
1390 |
1325 |
3450 |
手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
手动高温灰渣阀 排渣阀保管、保养、安装和使用
5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。
5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。
5.9手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
5.10阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
5.11电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书"。
