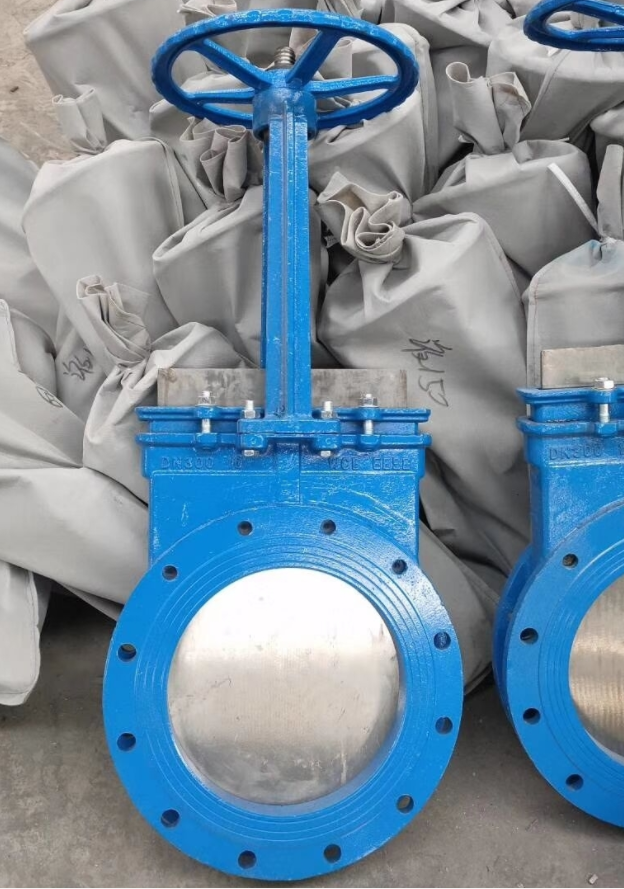

PZ73X手动耐磨刀闸阀、耐磨刀型闸板阀，PZ73H/Y-10C耐磨刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73X手动耐磨刀闸阀、耐磨刀型闸板阀适用介质：适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。
PZ73X手动耐磨刀闸阀、耐磨刀型闸板阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ73Y手动耐磨刀型闸阀性能参数：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ73Y手动耐磨刀型闸阀零件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
连接尺寸(mm)：
|
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
|
800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |
PZ73Y手动耐磨刀型闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
