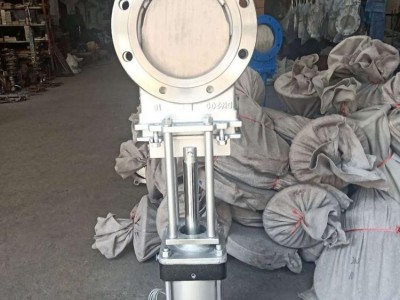

PZ673X/H/F/Y-10C/16P气动干灰闸阀，耐磨灰渣阀，高温灰渣闸阀，刀型闸板阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。
    刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
气动干灰闸阀性能特点：
    ①超短结构长度，节省材料，可使管路系统整体重量大大减轻；
    ②占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性；
    ③闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏；
    ④上密封填料采用柔性PTFE，密封可靠、操作轻便灵活；
    ⑤闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
气动干灰闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
    ①双作用：对阀门开启和关闭的两位式控制；
    ②单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。
    可选附件
    ①单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
    ②接近开关
    ③气源处理三联件（包括减压阀、过滤器、油雾器）。

    ④电/气阀门定位器（调节型用）。

气动干灰闸阀性能参数】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

气动干灰闸阀零部件材料】

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料

型号	材料
	阀体	阀杆	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

气动干灰闸阀外形及结构尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D	D1	D2	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
