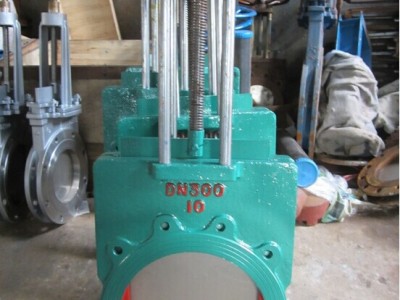

Z73X-10C耐磨手动浆液阀分对夹式和整体式两种，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构：整体式阀体密封采用“0”型复合密封结构，克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。
Z73X-10C耐磨手动浆液阀驱动装置
手动装置：操作简单，适用于力矩较小阀门。
Z73X-10C耐磨手动浆液阀驱动装置
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。
Z73X-10C耐磨手动浆液阀适用介质
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
Z73X-10C耐磨手动浆液阀产品用途
Z73X-10C耐磨手动浆液阀产品用途
广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
Z73X-10C耐磨手动浆液阀产品特点
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
引用标准
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
Z73X-10C耐磨手动浆液阀性能参数
|
型号
|
Z73X-2.5
|
Z73X-6
|
Z73X-10
|
Z73X-16
|
|
|
工作压力(MPa)
|
0.25
|
0.6
|
1.0
|
1.6
|
|
|
适用介质
|
煤浆、糠浆、纸浆、泥浆、污水、矿渣等
|
||||
|
适用温度(℃)
|
≤120
|
||||
|
材料
|
阀体
|
铸钢
|
|||
|
闸板
|
铬镍钛不锈钢
|
||||
|
阀体密封圈
|
合成橡胶或聚四氟乙烯
|
||||
|
阀杆
|
铬不锈钢
|
||||
|
支架
|
碳素钢
|
||||
|
填料
|
聚四氟乙烯
|
||||
