首页 > 供应产品 > 电动闸板阀

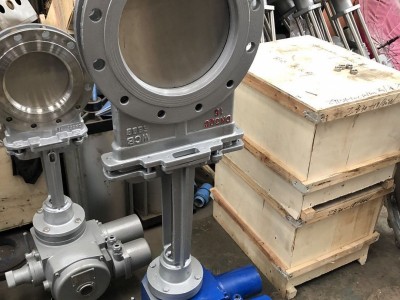

电动闸板阀
点击图片查看原图
产品： 浏览次数：54电动闸板阀
品牌： 巨晨
材质： 碳钢、不锈钢
型号： LMD
介质： 灰渣、纸浆
单价： 2600.00元/台
最小起订量： 1 台
供货总量： 1000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2022-11-11 11:07
  询价
详细信息

电动闸板阀、方形闸板门、电动插板阀也叫电动螺旋闸阀、通常于卸料器配套使用，电动插板阀的直径与卸料器进料口配套，有方形和圆形两种。此电动插板阀的优点在于阀体通径无凹槽，介质电动闸板阀，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。插板阀密封结构可以分软密封、硬密封结构。



电动闸板阀工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命   长。插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。


电动闸板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。电动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断的理想设备。电动插板阀结构紧凑、，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。

电动闸板阀主要性能规范

公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

电动闸板阀主要外型及连接尺寸

公称压力 DN L D1 D2 H D0 L0 L1 L2 N-M 电装 型号 电机 功率 公称 转矩 重量
0.6 MPa 50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 283 326 219 4-M16 DZ10 0.25 100 55
100 50 145 170 780 365 283 326 219 4-M16 DZ10 0.25 100 57.4
125 50 175 200 950 365 283 326 219 8-M16 DZ10 0.25 100 62
150 60 200 225 980 365 283 326 219 8-M16 DZ10 0.25 100 71.3
200 60 255 280 1053 365 283 371 219 8-M16 DZ15 0.37 150 80.5
250 70 310 335 1060 365 283 371 219 12-M16 DZ20 0.37 200 99.6
300 80 362 395 1230 365 283 371 219 12-M20 DZ20 0.37 200 122.7
350 90 412 445 1250 365 283 371 219 12-M20 DZ30 0.55 300 148
400 100 462 498 1767 365 283 371 219 16-M20 DZ30 0.55 300 158
450 120 518 550 1920 560 365 470 310 16-M20 DZ45 1.5 450 224
500 130 568 600 2010 560 365 470 310 16-M20 DZ45 1.5 450 241
600 140 670 705 2110 560 365 470 310 20-M22 DZ60 2.2 600 335
1.0 MPa 50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
1.6 MPa 50 65 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 650
65 65 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 65
80 70 135 160 590 365 283 326 219 8-M16 DZ10 0.25 100 68
100 70 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 74
125 70 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 77
150 80 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 96
200 80 265 295 1053 365 283 371 219 12-M20 DZ20 0.37 200 114
250 94 320 355 1060 365 283 371 219 12-M22 DZ20 0.37 200 135
300 98 375 410 1230 365 283 371 219 12-M22 DZ30 0.55 300 230
350 100 435 470 1250 365 283 371 219 16-M22 DZ30 0.55 300 251
400 110 485 525 1767 560 365 470 310 16-M27 DZ45 1.5 450 130
450 120 545 585 1920 560 365 470 310 20-M27 DZ45 1.5 450 378
500 130 608 650 2010 560 365 470 310 20-M30 DZ60 2.2 600 435
600 140 718 770 2110 560 365 470 310 20-M36 DZ60 2.2 600 530
