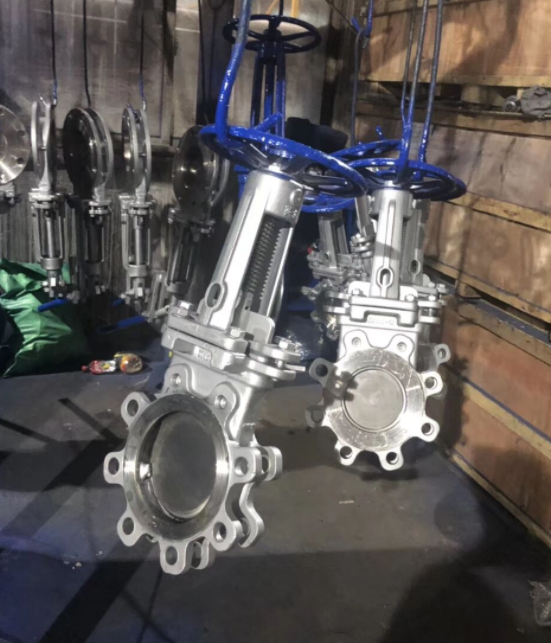

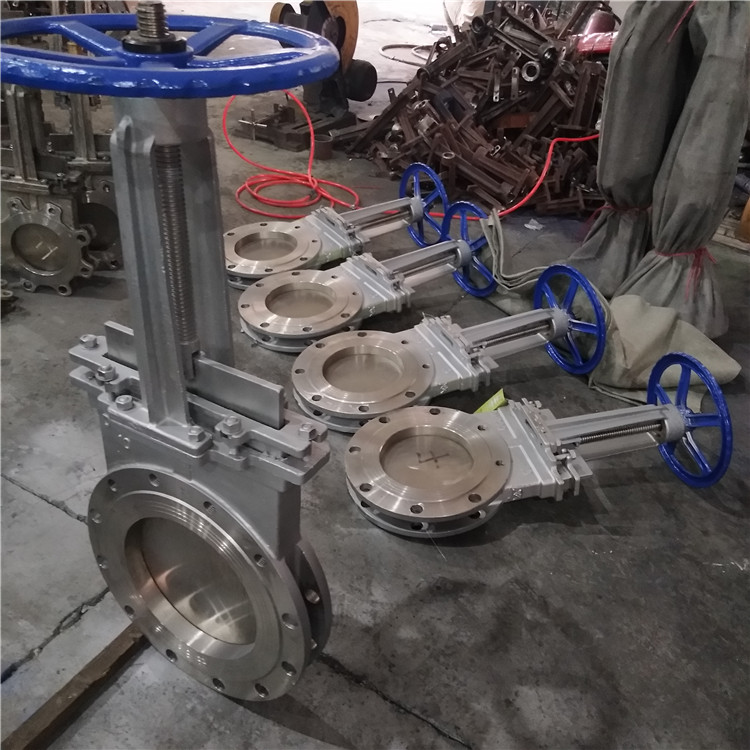

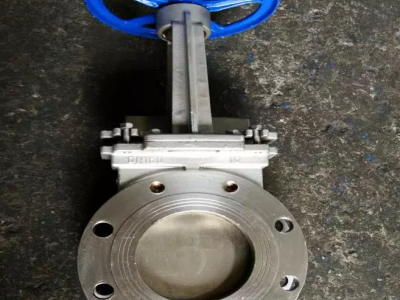

PZ73F-10C手动插板阀、PZ73X/H/W-10P不锈钢手动插板阀，对夹式插板门适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。 PZ43手动对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ73F-10C手动插板阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可防止由于闸板腐蚀引起的密封泻漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能闸断介质中各类杂物。
PZ73F-10C手动插板阀主要性能规范
公称压力（MPa)
壳体试验（MPa)
密封试验（MPa)
工作温度
适用介质
1.0
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
PZ73F-10C手动插板阀主要零部件材质
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
PZ73F-10C手动插板阀主要外形及连接尺寸(mm)
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180
65
46
180
145
120
360
4-M16
180
80
46
195
160
135
390
4-M16
220
100
52
215
180
155
440
8-M16
220
125
56
245
210
185
510
8-M16
230
150
56
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
68
390
350
320
840
12-M20
360
300
78
440
400
368
960
12-M20
400
350
78
500
460
428
1110
16-M20
400
400
102
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
700
165
895
840
800
2150
24-M27
600
800
190
1010
950
898
2420
24-M30
680
900
203
1110
1050
1005
2680
28-M30
680
1000
216
1220
1160
1115
3100
28-M30
700
1200
254
1450
1380
1325
3450
32-M36
800
1.6
50
43
160
125
99
330
4-M16
180
65
46
185
145
120
360
4-M16
180
80
46
200
160
135
390
8-M16
220
100
52
220
180
155
440
8-M16
220
125
56
250
210
185
510
8-M16
230
150
56
285
240
210
600
8-M20
280
200
60
340
295
265
700
12-M20
360
250
68
405
355
310
840
12-M22
360
300
78
460
410
375
960
12-M22
400
350
78
520
470
435
1110
16-M22
400
400
102
580
525
485
1250
16-M27
400
450
114
640
585
545
1380
20-M27
530
500
127
715
650
609
1530
20-M30
530
600
154
840
770
720
1800
20-M36
600
1.6
2.4
1.8
≤100℃
