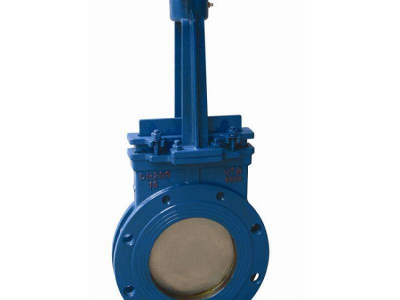

点击图片查看原图
手动耐磨刀闸阀，耐磨刀型闸板阀、耐磨刀形闸阀ZM73Y-10C型号代表：
阀门类型代号：“ZM"表示刀型闸阀；
驱动形式代号：“"表示手动；
连接形式代号：“7"表示对夹式；
结构形式代号：“3"表示单闸板；
密封面材料代号：“Y"表示硬质合金；
耐磨刀形闸阀ZM73Y-10C具体型号有:
PZ43Y-6，PZ43Y-10，PZ43Y-16;（阀体：铸铁）
PZ43Y-6C，PZ43Y-10C，PZ43Y-16C;（阀体：铸钢）
PZ43Y-6P，PZ43Y-10P，PZ43Y-16P;（阀体：不锈钢304/304L）
PZ43Y-6R，PZ43Y-10R，PZ43Y-16R;（阀体：不锈钢316/316L）
耐磨刀形闸阀ZM73Y-10C应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
耐磨刀形闸阀ZM73Y-10C标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
耐磨刀形闸阀ZM73Y-10C性能参数：
| 公称压力 | PN |
| 壳体试验 | 1.5 Mpa |
| 密封试验 | 1.1 Mpa |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
耐磨刀形闸阀ZM73Y-10C主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | 900 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 2500 | 28-M30 | 700 | 1050 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 2800 | 32-M36 | 800 | 1300 | |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 46 | 200 | 160 | 135 | 315 | 8-M16 | 220 | 13 | |
| 100 | 52 | 220 | 180 | 155 | 365 | 8-M16 | 220 | 15 | |
| 125 | 56 | 250 | 210 | 185 | 400 | 8-M16 | 230 | 23.5 | |
| 150 | 56 | 285 | 240 | 210 | 475 | 8-M20 | 280 | 31 | |
| 200 | 60 | 340 | 295 | 265 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 68 | 405 | 355 | 310 | 630 | 12-M22 | 360 | 70 | |
| 300 | 78 | 460 | 410 | 375 | 780 | 12-M22 | 400 | 107 | |
| 350 | 78 | 520 | 470 | 435 | 885 | 16-M22 | 400 | 129 | |
| 400 | 102 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 215 | |
| 450 | 114 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20-M36 | 600 | 550 |
耐磨刀形闸阀ZM73Y-10C零件材质：
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ73H-10C/16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | ||
