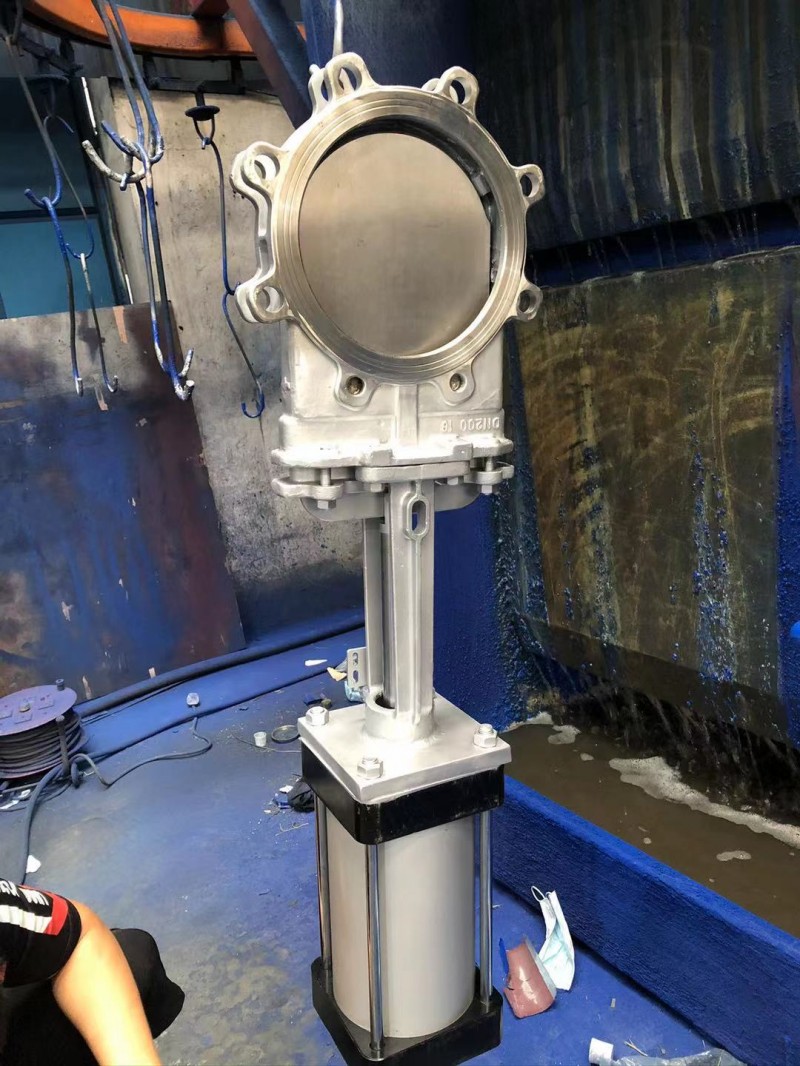

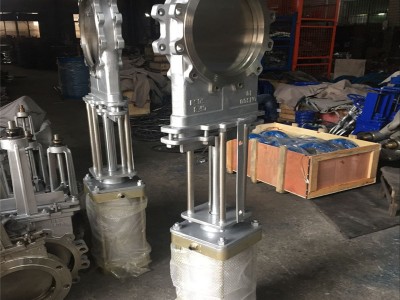

PZ673W-10NR气动高温灰渣阀采用2520（310S）耐高温材质铸造而成，适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输送灰渣的系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。
PZ673W-10NR气动高温灰渣阀主要特点：
1、PZ673W-6NR、PZ673W-10NR、PZ673W-16NR气动高温刀闸阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣的系统中*的阀门。
2、PZ673W-6NR、PZ673W-10NR、PZ673W-16NR气动高温刀闸阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端 。
PZ673W-10NR气动高温灰渣阀性能规范：
|
公称压力（MPa)
|
壳体试验（MPa)
|
密封试验（MPa)
|
工作温度 |
适用介质 |
|
1.0
|
1.5
|
1.1
|
≤100℃
|
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673W-10NR气动高温灰渣阀技术参数：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ673W-10NR气动高温灰渣阀外形及连接尺寸单位 ：
|
公称压力 |
公称通径（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
48 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
65 |
48 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
57 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
|
|
150 |
57 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
70 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
76 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
76 |
500 |
460 |
429 |
885 |
16-M20 |
400 |
|
|
400 |
89 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
89 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
114 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
114 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
130 |
895 |
940 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
130 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
