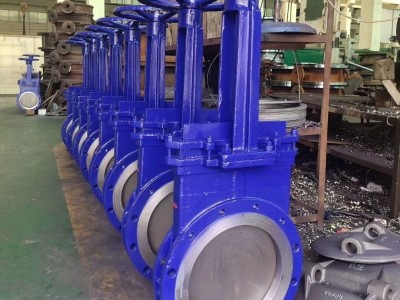

点击图片查看原图
手动法兰式闸板阀如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
手动法兰式闸板阀技术参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
手动法兰式闸板阀材料说明
代号
零件名称
材质说明
名称
牌号
1
圆螺母
优质碳素钢
25
2
手轮
灰口铸钢
HT200
3
轴承压盖
优质碳素钢
35
4
阀杆螺母
铝青铜
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜
ZCuZn25A16Fe3Mn3
5
轴承
—
51110
6
阀杆
不锈钢
304、316、2Cr13
7
支架
碳素钢、不锈钢
WCB、CF8等
8
闸板
不锈钢
304、316、304L、316L、2Cr13
9
螺栓螺母
优质碳素钢
35
10
填料压盖
碳素钢
WCB
11
填料
柔性石墨盘根石棉根
—
12
阀体
碳素钢、不锈钢
WCB、CF8（304）、CF3（304L）
公称压力PN(MPa)
壳体试验(MPa)
密封试验(MPa)
适用介质
1.0
1.5
1.1
烟气、灰、渣水混合物、空气混合物
公称
公称
长度
法兰
螺栓
连接
H
N-M
公称
公称
长度
法兰
螺栓
连接
H
N-M
0.6
50
50
140
110
90
650
4-M12
1.0
350
90
500
460
428
1300
16-M20
65
50
160
130
110
680
4-M12
400
100
565
515
482
1500
16-M22
80
50
185
150
125
700
4-M16
450
120
615
565
532
1700
20-M22
100
50
205
170
145
750
4-M16
500
130
670
620
585
1800
20-M22
125
50
235
200
175
780
8-M16
600
130
780
725
685
2100
20-M27
150
70
260
225
200
860
8-M16
700
160
895
840
800
2300
24-M27
200
70
315
280
255
920
8-M16
800
160
1010
950
905
2600
24-M30
250
70
370
335
310
1010
12-M16
900
160
1110
1050
1005
3000
28-M30
300
80
435
395
362
1200
12-M20
1000
160
1220
1160
1115
3200
28-M30
350
90
485
445
412
1300
12-M20
1200
200
1450
1380
1325
3500
32-M36
400
100
535
495
462
1500
16-M20
1.6
50
50
160
125
100
650
4-M16
450
120
590
550
518
1700
16-M20
65
50
180
145
120
680
4-M16
500
130
640
600
568
1800
16-M20
80
50
195
160
135
700
8-M16
600
130
755
705
670
2100
20-M22
100
50
215
180
155
750
8-M16
125
50
245
210
185
780
8-M16
700
160
860
810
775
2300
24-M22
150
70
280
240
210
860
8-M20
800
160
975
920
880
2600
24-M27
200
70
3 35
295
265
920
12-M20
900
160
1075
1020
980
3000
24-M27
250
70
405
355
320
1010
12-M22
1000
160
1175
1120
1080
3200
28-M27
300
80
460
410
375
1200
12-M22
1200
200
1400
1340
1295
3500
32-M30
350
90
520
470
435
1300
16-M22
1.0
50
50
160
125
100
650
4-M16
400
100
580
525
485
1500
16-M27
65
50
180
145
120
680
4-M16
450
120
640
585
545
1700
20-M27
80
50
195
160
135
700
4-M16
500
130
705
650
608
1800
20-M30
100
50
215
180
155
750
8-M16
600
130
840
770
718
2100
20-M36
增强四氟纤维盘根
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不锈钢
手动法兰式闸板阀主要性能规范
手动法兰式闸板阀公称通径及连接尺寸:
压力 (MPa)
通径
DN
外径
孔中
心圆
直径
凸出
部分
直径
压力 (MPa)
通径
DN
外径
孔中
心圆
直径
凸出
部分
直径
