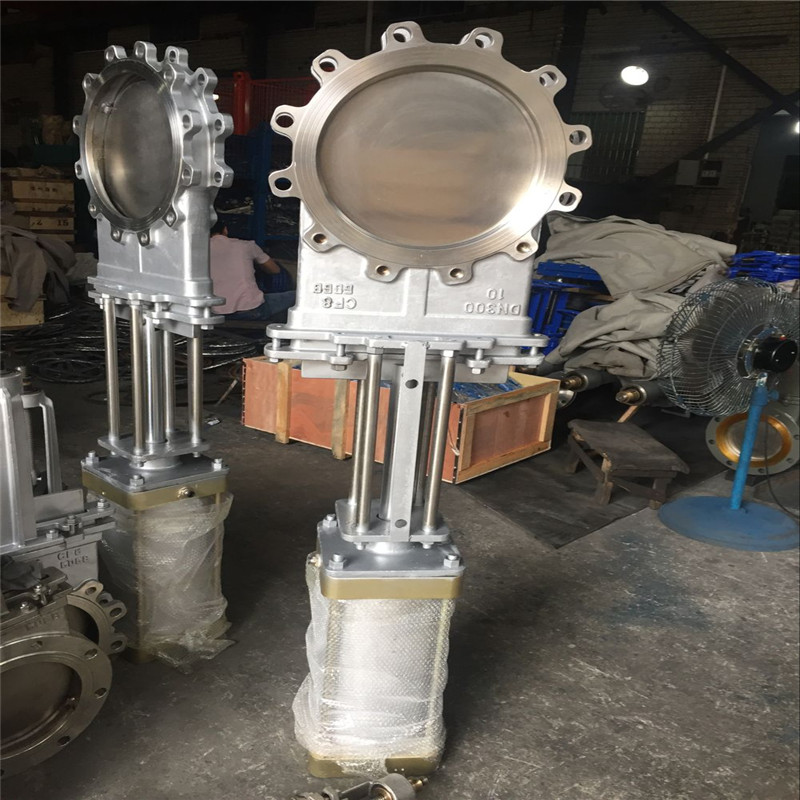

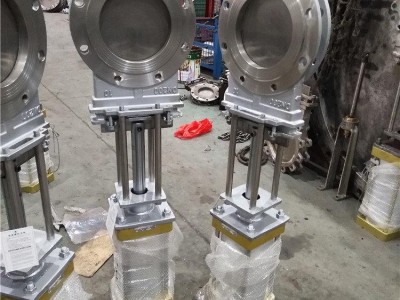

PZ673X/H/W/Y-10P、16C气动不锈钢闸板阀，对夹式刀型闸板阀有圆形跟方形两种款式。可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
气动不锈钢闸板阀技术参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
气动不锈钢闸板阀可选附件
1、 单或双控高温电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）。
气动不锈钢闸板阀零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ673H-10C~16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) | ||
气动不锈钢闸板阀主要技术参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| PZ673H-10C~16C | 10~16 | 1.0~1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ673F-10P~16P | ||||
| PZ673Y-10P~16P |
气动不锈钢闸板阀主要外形及连接尺寸(mm)
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
| 65 | 46 | 110 | 130 | 363 | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 395 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 465 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 530 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 630 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 1120 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 1260 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1450 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1600 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
| 600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
| 700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 | 165 | 800 | 840 | 2500 | 24-M27 | ||
| 800 | 190 | 880 | 920 | 2800 | 24-M27 | 800 | 190 | 898 | 950 | 2800 | 4-M30 | ||
| 900 | 203 | 980 | 1020 | 3100 | 24-M27 | 900 | 203 | 1005 | 1050 | 3100 | 28-M30 |
气动不锈钢闸板阀安装注意事项
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
