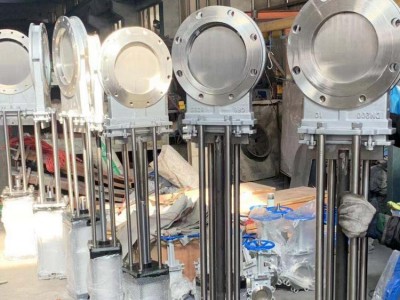

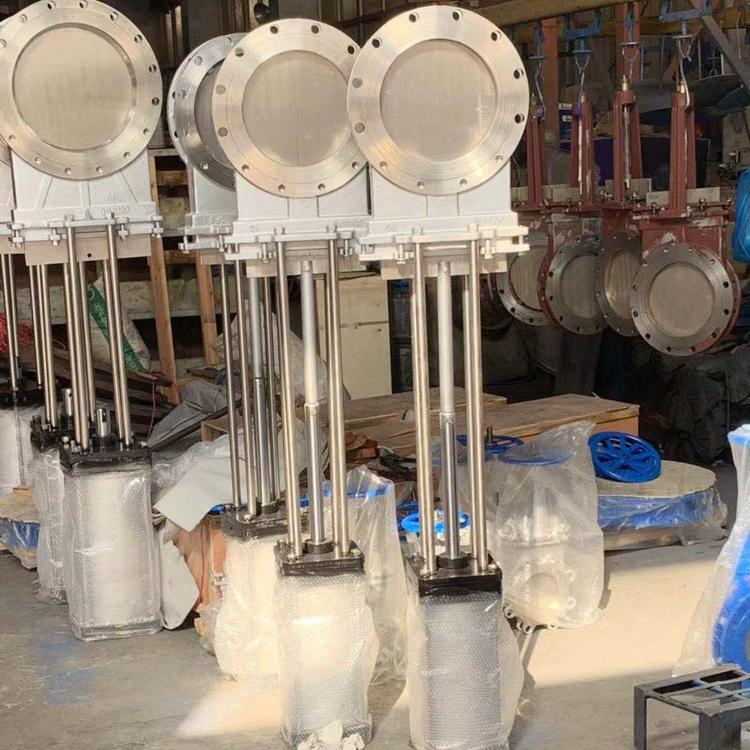

PZ673W-10NR气动灰渣阀，高温灰渣阀适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。
特点：
PZ673W-10NR气动灰渣阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中的阀门。
PZ673W-10NR气动灰渣阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的*。
PZ673W-10NR气动灰渣阀主要性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤1000℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673W-10NR气动灰渣阀结构尺寸图:
PZ673W-10NR气动灰渣阀安装尺寸表:
| DN | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
| L1 | d1 | d2 | H | n-M | L1 | d1 | d2 | H | n-M | L1 | d1 | d2 | H | n-M | |
| 50 | 50 | 90 | 110 | 335 | 4-M12 | 50 | 100 | 125 | 335 | 4-M16 | 65 | 100 | 125 | 335 | 4-M16 |
| 65 | 50 | 110 | 130 | 363 | 4-M12 | 50 | 120 | 145 | 363 | 4-M16 | 65 | 120 | 145 | 363 | 4-M16 |
| 80 | 50 | 125 | 150 | 395 | 4-M16 | 50 | 135 | 160 | 395 | 4-M16 | 70 | 135 | 160 | 395 | 8-M16 |
| 100 | 50 | 145 | 170 | 465 | 4-M16 | 50 | 155 | 180 | 465 | 8-M16 | 70 | 135 | 180 | 480 | 8-M16 |
| 125 | 50 | 175 | 200 | 530 | 8-M16 | 50 | 185 | 210 | 530 | 8-M16 | 70 | 185 | 210 | 540 | 8-M16 |
| 150 | 60 | 200 | 225 | 630 | 8-M16 | 60 | 210 | 240 | 630 | 8-M20 | 80 | 210 | 240 | 645 | 8-M20 |
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 60 | 265 | 295 | 750 | 8-M20 | 80 | 265 | 295 | 770 | 12-M20 |
| 250 | 70 | 310 | 335 | 900 | 12-M16 | 70 | 320 | 350 | 900 | 12-M20 | 94 | 320 | 355 | 920 | 12-M22 |
| 300 | 80 | 362 | 395 | 1120 | 12-M20 | 80 | 368 | 400 | 1120 | 12-M20 | 98 | 375 | 410 | 1150 | 12-M22 |
| 350 | 90 | 412 | 445 | 1260 | 12-M20 | 90 | 428 | 460 | 1160 | 16-M20 | 100 | 435 | 470 | 1300 | 16-M22 |
| 400 | 100 | 462 | 495 | 1450 | 16-M20 | 100 | 482 | 515 | 1450 | 16-M22 | 110 | 485 | 525 | 1500 | 16-M27 |
| 450 | 120 | 518 | 550 | 1600 | 16-M20 | 120 | 532 | 565 | 1600 | 20-M22 | 120 | 545 | 585 | 1650 | 20-M27 |
| 500 | 130 | 568 | 600 | 1800 | 16-M20 | 130 | 585 | 620 | 1800 | 20-M22 | 130 | 608 | 650 | 1850 | 20-M30 |
| 600 | 140 | 670 | 705 | 2300 | 20-M22 | 140 | 685 | 725 | 2300 | 20-M27 | 140 | 718 | 770 | 2360 | 20-M36 |
