首页 > 供应产品 > PZ273X-10C电液动刀型闸阀

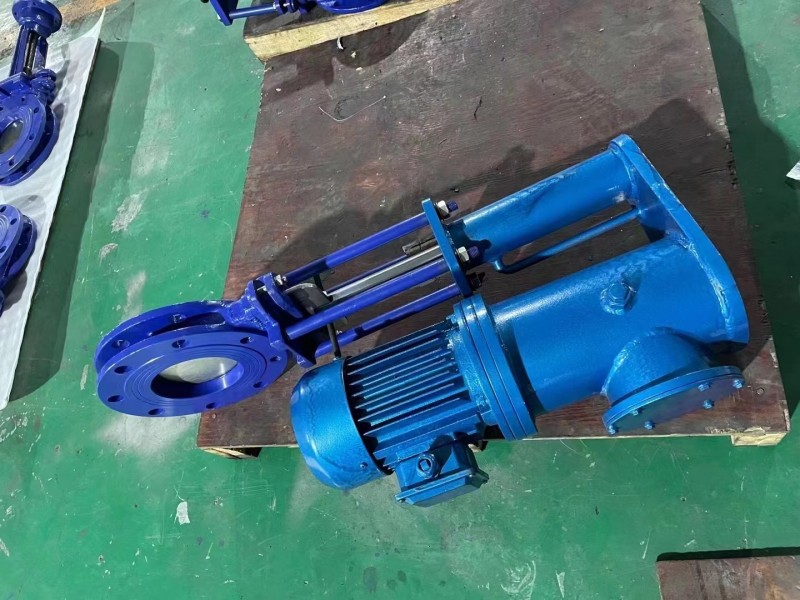

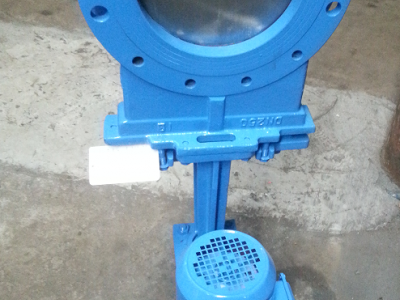

PZ273X-10C电液动刀型闸阀

点击图片查看原图

产品：	浏览次数：63PZ273X-10C电液动刀型闸阀
品牌：	巨晨
型号：	PZ273H/F/W-10C
材质：	铸钢、不锈钢
性能：	耐磨，对夹式
单价：	3200.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-07-31 18:32

详细信息

PZ273X-10C电液动刀型闸阀又称耐磨电液动刀阀、电液动插板阀、电液动薄型闸阀、电液动闸板阀，电控液动刀型闸阀主要由阀体、阀板、丝杆、驱动螺母、支架、压条、电液动执行器、填料组成，PZ273型电液动刀型闸阀具有体积小，重量轻，PZ273型电液动刀型闸阀属对夹式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的新型更新替代阀门产品。
PZ273X-10C电液动刀型闸阀产品标准:

设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92

PZ273X-10C电液动刀型闸阀主要零部件材质:

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

PZ273X-10C电液动刀型闸阀主要性能规范:

公称压力	PN
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	纸浆、污水、煤气等

PZ273X-10C电液动刀型闸阀主要外形及连接尺寸(mm)

MPa	DN	L	D1	D2	H	A	B	N-M
0.6	50	43	90	110	650	160	140	4-M12
	65	46	110	130	670	160	140	4-M12
	80	46	125	150	685	160	140	4-M16
	100	52	145	170	755	200	160	4-M16
	125	56	175	200	790	200	160	8-M16
	150	56	200	225	865	200	160	8-M16
	200	60	255	280	940	220	180	8-M16
	250	68	310	335	1030	220	180	12-M16
	300	78	362	395	1180	220	180	12-M20
	350	78	412	445	1285	220	180	12-M20
	400	102	462	495	1390	240	220	16-M20
	450	114	518	550	1500	240	220	16-M20
	500	127	568	600	1600	240	220	16-M20
1.0	50	43	100	125	650	160	140	4-M16
	65	46	120	145	670	160	140	4-M16
	80	46	135	160	685	160	140	4-M16
	100	52	155	180	755	200	160	8-M16
	125	56	185	210	790	200	160	8-M16
	150	56	210	240	865	200	160	8-M20
	200	60	265	295	940	220	180	8-M20
	250	68	320	350	1030	220	180	12-M20
	300	78	368	400	1180	220	180	12-M20
	350	78	428	460	1285	220	180	16-M20
	400	102	482	515	1390	240	220	16-M20
	450	114	532	565	1500	240	220	20-M22
	500	127	585	620	1600	240	220	20-M22
