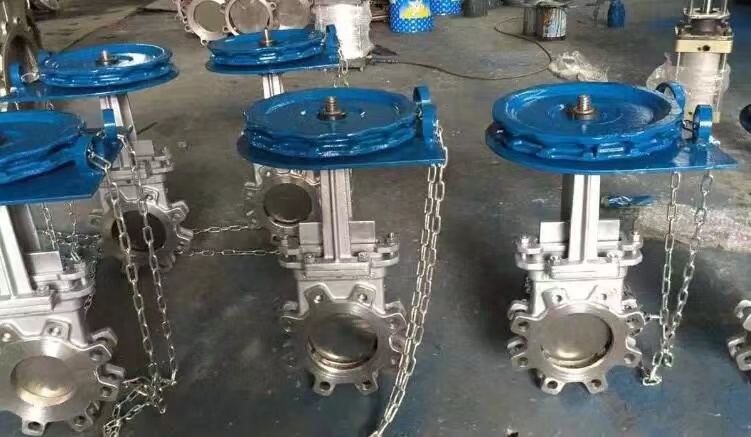

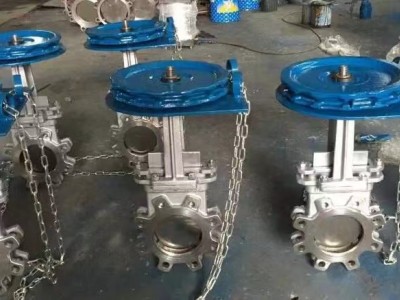

链轮式高温刀型闸阀PZL73W-10NR链轮式高温排渣阀/链轮式高温灰渣阀/链轮式高温刀闸阀2520链轮式高温插板阀310S链轮式高温闸板阀/链条耐高温排渣阀/2520链轮式高温灰渣阀310S链轮式高温插板阀/链轮式暗杆高温刀型闸阀/耐1000度高温排渣阀常用于高空高温作业，适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。
链轮式高温刀型闸阀特点：
高温刀型闸阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中*的阀门。
高温刀型闸阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的*
链轮式高温刀型闸阀主要性能规范：
|
公称压力 |
MPa |
|
壳体试验 |
1.5 |
|
密封试验 |
1.1 |
|
工作温度 |
橡胶≤ 80℃四氟密封≤180℃硬密封≤1125℃ |
|
运用介质 |
纸浆、污水、煤气、煤浆等 |
链轮式高温刀型闸阀主要零部件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
闸板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、 硬质合金 |
链轮式高温刀型闸阀主要外形及连接尺寸（mm）
|
M Pa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
325 |
4-M12 |
1.0 |
50 |
48 |
100 |
125 |
325 |
4-M16 |
|
65 |
48 |
110 |
130 |
340 |
4-M12 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
355 |
4-M16 |
80 |
51 |
135 |
160 |
355 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
405 |
4-M16 |
100 |
51 |
155 |
180 |
405 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
520 |
8-M16 |
150 |
57 |
210 |
240 |
520 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
925 |
12-M20 |
350 |
76 |
428 |
460 |
925 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1030 |
16-M20 |
400 |
89 |
482 |
515 |
1030 |
16-M22 |
