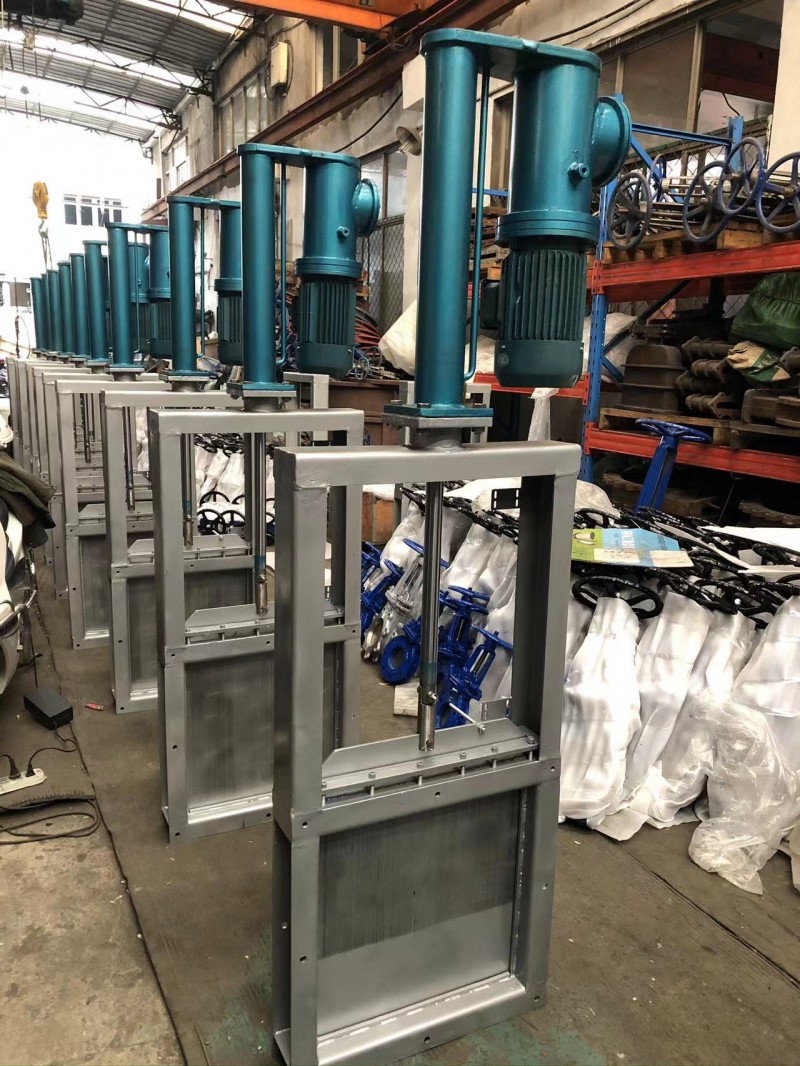

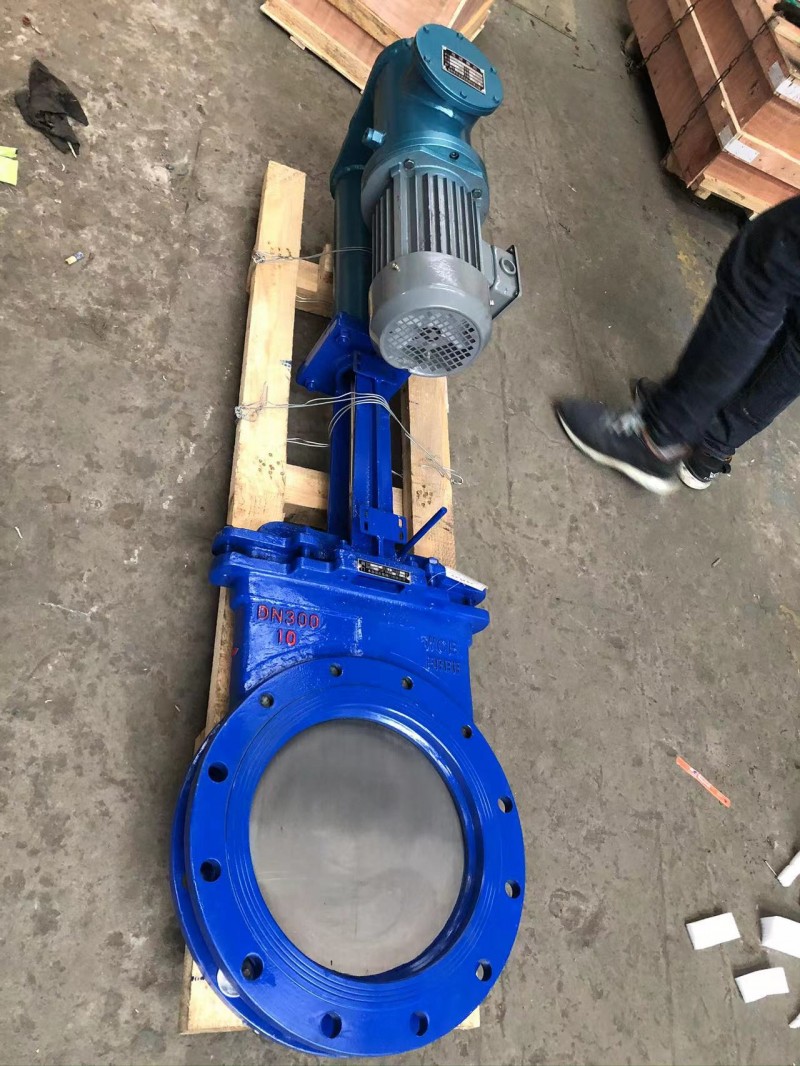

电液动平板闸门、电液动平板闸阀、电液推杆平板闸门有圆形、方口两种广泛地用于冶金、矿山、建材等行业，是控制粉尘物料流量的理想设备。
电液动平板闸门、电液动平板闸阀、电液推杆平板闸门详细说明：
特点
1、本阀门操作方便，结构简单。
2、性能好，使用寿命长。
电液动平板闸门、电液动平板闸阀、电液推杆平板闸门主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。 是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备。 用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
电液动平板闸门、电液动平板闸阀、电液推杆平板闸门主要零件材料连接尺寸
电液动平板闸门、电液动平板闸阀、电液推杆平板闸门使用说明：
方闸门可水平安装或垂直安装 ，
安装时两法兰连接中间必须加密封垫片 ，然后锁紧螺栓。
操作时手轮顺时 针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。
若长期存放应使设备处于关闭状态，各传动部位应 加润滑油，不允许露天存放或堆置。
类别
A×A
B×B
C×C
H
L
n-d
重量
单向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
双向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
说明
LMD-单向
I-手轮
距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
