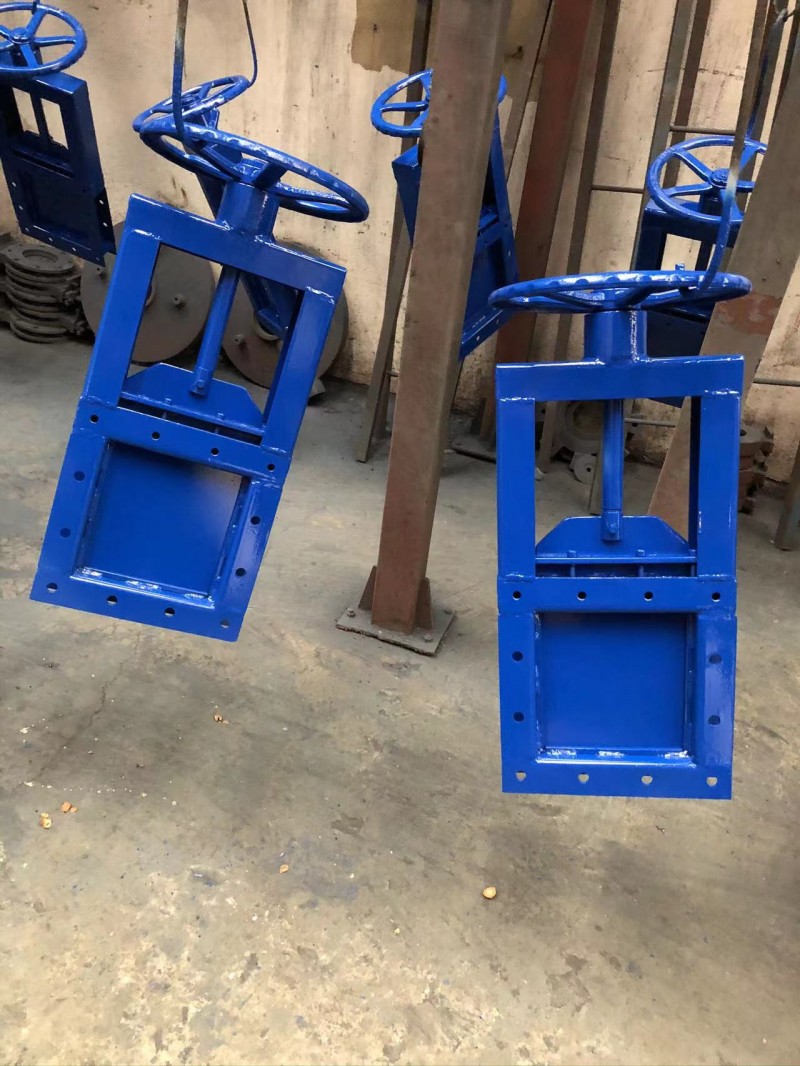

手动螺旋闸板阀、手动方形闸板阀、手动螺旋闸板门通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞。并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
手动螺旋闸板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.1MPa下正常工作。
手动螺旋闸板阀主要零件材料及连接尺寸
|
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 |
||||
