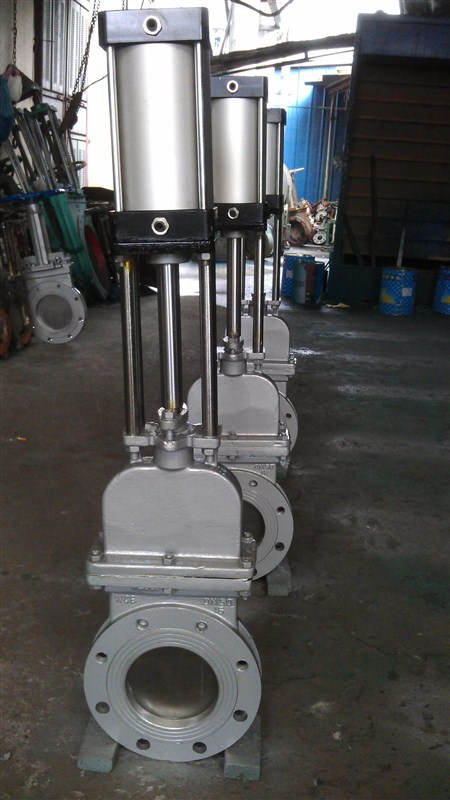

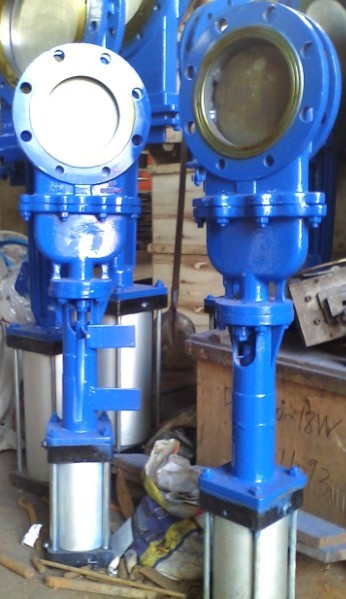

DMZ673X气动带盖污水刀型闸阀, 气动煤气刀闸阀、DMZ643F气动刀闸阀，暗杆插板阀，耐磨煤气闸阀概述：
此种刀形闸的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封改成了面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构,使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。
DMZ673X气动带盖污水刀型闸阀, 气动煤气刀闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产,适合用户的安装和使用。
DMZ673X气动带盖污水刀型闸阀, 气动煤气刀闸阀结构特点：
刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
应用范围：
采矿,钢铁工业——用于煤浆,滤碴浆等。
净化装置——用于废水,泥浆,污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆,料水混合物。
制糖工业——用于甜菜洗涤,糖浆,榨汁,果汁等。
食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
电站除灰——用于灰渣浆。
DMZ673X气动带盖污水刀型闸阀, 气动煤气刀闸阀主要零部件材质
|
阀体,上盖 |
碳钢,不锈钢 |
|
闸板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶,四氟,不锈钢, 硬质合金 |
主要性能规范
|
公称压力 |
PN |
|
壳体试验 |
15XPN |
|
密封试验 |
11XPN |
|
工作温度 |
橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
运用介质 |
纸浆,污水,煤气等 |
DMZ673X气动带盖污水刀型闸阀, 气动煤气刀闸阀主要外形及连接尺寸
|
公称压力 PN（MPa） |
公称通径 DN（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
Do |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
|
1000 |
1220 |
1160 |
115 |
2780 |
28-M33 |
配电动 |
气动带盖污水刀型闸阀，DMZ643F气动煤气刀闸阀，手动暗杆插板阀，耐磨煤气闸阀的安装使用和维修保养方法
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着；
2. 各连接部位螺栓,要求均匀拧紧；
3. 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活；
4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性；
5. 用户在安装阀门时,必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封
