首页 > 供应产品 > PZ673W-10P不锈钢气动刀闸阀

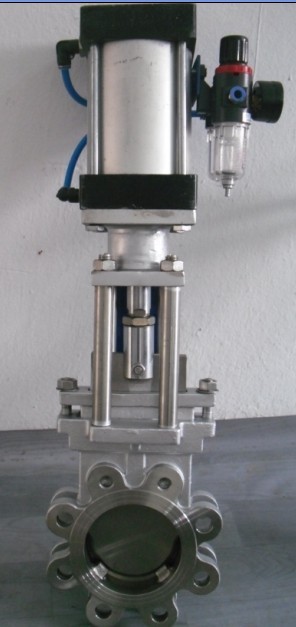

PZ673W-10P不锈钢气动刀闸阀
点击图片查看原图
产品： 浏览次数：33PZ673W-10P不锈钢气动刀闸阀
品牌： 巨晨
型号： PZ673H/F/W-10P
材质： 304不锈钢
性能： 耐磨，对夹式
单价： 1700.00元/台
最小起订量： 1 台
供货总量： 1000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2022-09-13 13:01
  询价
详细信息

PZ673W-10P不锈钢气动刀闸阀，PZ673H/X/Y-10P/16P气动耐磨刀型闸阀，对夹式刀闸阀应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

特点：气动对夹刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。1.双作用：对阀门开启和关闭的两位式控制；2.单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。进口气动对夹刀形闸阀 可选附件：1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。2、接近开关3.气源处理三联件(包括减压阀、过滤器、油雾器)。4、电/气阀门定位开关(调节型用)。进口气动对夹刀形闸阀 产品性能参数： 规格范围：DN50-DN600温度范围：-20℃≈350℃压力范围：PN10 PN16阀体材质：铸钢/不锈钢/耐高温钢 阀杆材质：不锈钢/耐高温钢 阀盖材质：与本体一样 阀板材质：不锈钢/耐高温钢 连接方式：对夹式

结构示意图


PZ673W-10P不锈钢气动刀闸阀主要性能规范

公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃
≤100℃ 		纸浆、污水、煤浆、灰、渣水混和物

PZ673W-10P不锈钢气动刀闸阀主要零部件材质
体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

PZ673W-10P不锈钢气动刀闸阀主要外形及连接尺寸(mm)
MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
900 203 1110 1050 1005 2300 28-M30 680 900
1000 216 1220 1160 1115 2500 28-M30 700 1050
1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950
