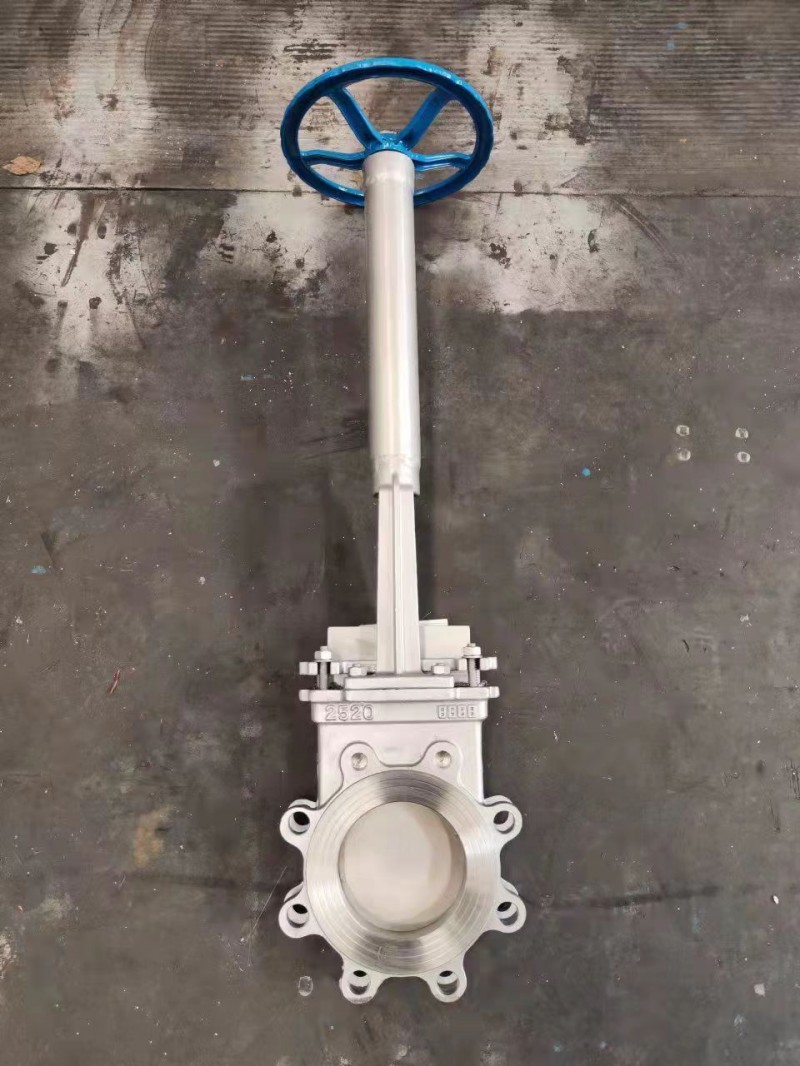

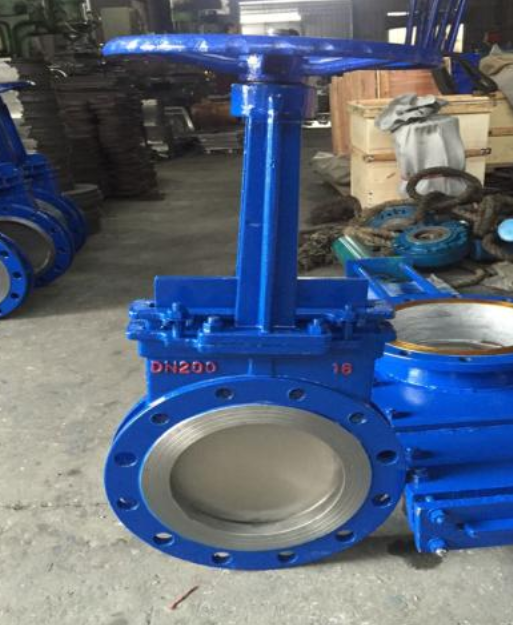

PZ73W-10NR耐高温刀型排渣阀、长杆耐高温刀闸阀、高温刀型闸阀可以采用手动，气动，气动操作，选用耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端。本产品适合于炼铁，电站，高温煤炉等行业。
适用于高温物料的控制在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。
特点：
耐高温刀型排渣阀、长杆耐高温刀闸阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中*的阀门。
技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50-1200mm NPS 2"-20"
适用温度：-38-+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等
配套附件：安装法兰
耐高温刀型排渣阀、长杆耐高温刀闸阀主要性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤1000℃ |
耐高温刀型排渣阀、长杆耐高温刀闸阀主要外形及连接尺寸(mm)
|
公称压力(Mpa) |
公称通径DN |
长度L |
法兰外径D |
螺栓孔中心圆直径D2 |
连接凸出部分直径D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
60 |
50 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
200 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
400 |
8-M16 |
240 |
|
|
150 |
60 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
320 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
350 |
|
|
300 |
80 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
482 |
885 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
990 |
16-M22 |
450 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
500 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
550 |
|
|
600 |
130 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
160 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
160 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
160 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
