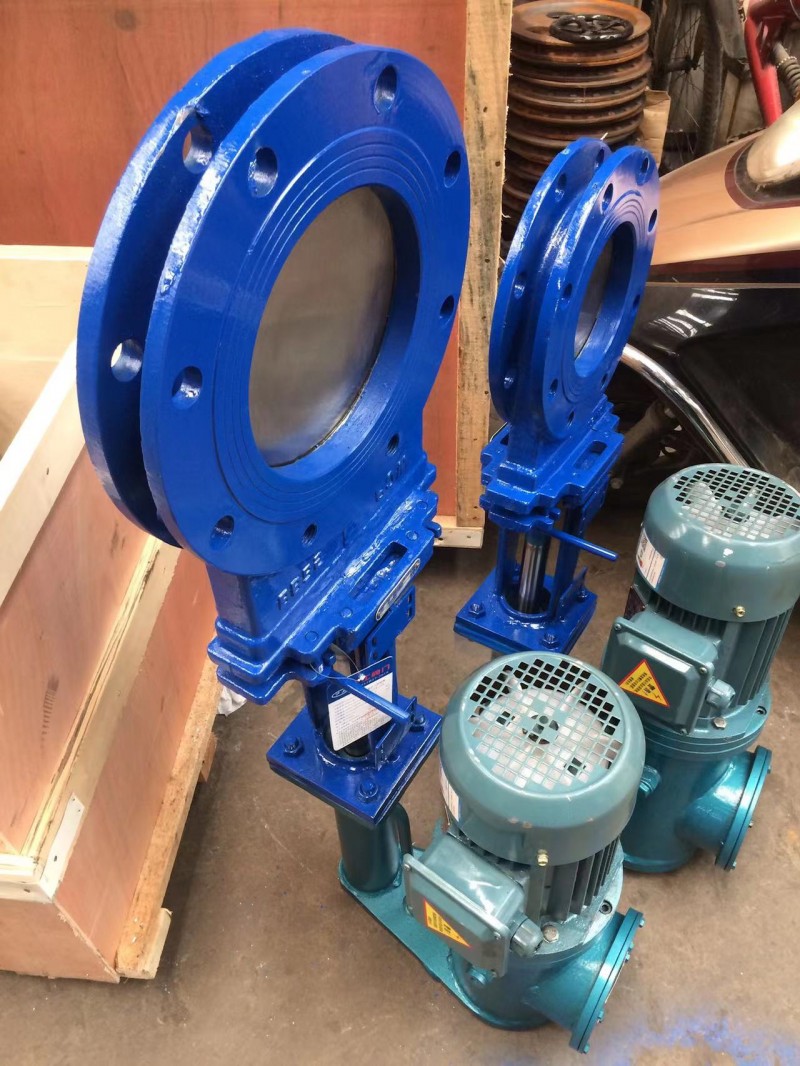

PZ273H电液动插板阀、PZ273H-10C电控液压刀型闸阀，对夹式耐磨插板门.电液动闸板阀用于一般石化等水泥造纸，环保食品业，等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
产品特点1、超短结构长度，节省材料，可使管路系统整体重量大大减轻2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏4、上密封填料采用柔性PTFE，密封可靠、操作轻便灵活5、闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物
连接方式：法兰（4）对夹（7）传动方式：手轮，伞齿轮（5），链轮（4）（L），气动（6），电动（9），液动（2），电液动（2），手气动切换（6S）密封面材质：合金钢（H）软密封（X）硬质合金（Y）阀门材质（W）
PZ273H电液动插板阀性能规范：
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0 1.6
1.5 2.4
1.1 1.8
≤1000℃
纸浆、污水、煤浆、灰、渣水混合物
PZ273H电液动插板阀零件材质：
|
阀体、上盖
|
碳钢、不锈钢
|
|
阀板
|
不锈钢
|
|
阀杆
|
不锈钢
|
|
密封圈
|
橡胶、四氟、不锈钢、硬质合金
|
PZ273H电液动插板阀连接尺寸(mm)：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
刀型闸阀的安装使用：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
