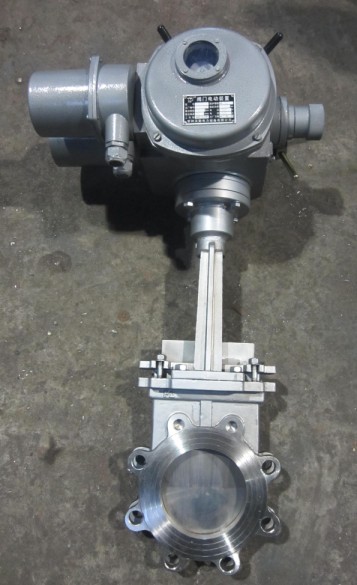

PZ973H-10P电动插板阀，不锈钢PZ973X、W、F-10P电动刀型插板阀是由电动执行器和不锈钢刀闸阀组合而成，刀闸阀采用超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，可使阀板作上下直线运动，实现远程控制阀门的打开或关闭。应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
PZ973H-10P电动插板阀主要特点：
刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。电动刀型闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa~2.5MPa，使用温度-29℃~+180℃情况下正常工作。
PZ973H-10P电动插板阀主要性能规范参数
公称压力 （ MPa ）
壳体试验 （ MPa ）
密封试验 （ MPa ）
工作温度
使用介质
气驱动 （ MPa ）
电驱 动 (v)
0.6
0.9
0.66
-20 ℃ ≤ 900 ℃
烟气 ,灰 ,渣水混和物,空气混和物,
0.4~0.6
220 380
1.0
1.5
1.1
1.6
2.4
1.8
PZ973H-10P电动插板阀采用标准
项目名称 采用标准
可选标准
设计制造验收JB/T 8691
MSS SP-81
阀门结构长度GB/T 15188.2-1994
TAPPI TIS 405.8
阀门法兰连接JB/T 79-1994
ANSI B16.5
阀门检验和试验GB/T 13927-1992
JB/T 9092-1999
阀门供货要求GB/T 12252
——
阀门标志GB 12220-1989
IS0 5209：87
PZ973H-10P电动插板阀主要零部件材质
序号
零件名称
材 料
序号
零件名称
材 料
1
阀体
HT250,WCB,304,316,316L
9
键
碳钢
2
阀座
橡胶 /四氟/不锈钢/硬质合金
10
螺母
不锈钢
3
闸板
碳钢 /不锈钢
11
电动装置
组合件
4
六角螺母
碳素钢
12
填料
PTFE/石墨
5
阀杆
不锈钢 /碳钢
13
压盖
不锈钢 /碳钢/铸铁/球墨铸铁
6
支架
不锈钢 /碳钢/球墨铸铁/灰铸铁
14
六角螺母
碳素钢
7
轴承
合金钢
15
螺栓
碳素钢
8
阀杆螺母
铝青铜合金
-
-
-
公称压力
DN
L
D1
D2
H
A
B
C
D
N-Φ
电装型号
0.6
MPa
50
48
90
110
600
215
125
318
197
4-M12
DZ10
65
48
110
130
670
215
125
318
197
4-M12
DZ10
80
51
125
150
680
215
125
318
197
4-M16
DZ10
100
51
145
170
700
215
125
318
197
4-M16
DZ10
125
57
175
200
720
215
125
318
197
8-M16
DZ10
150
57
200
225
790
215
125
318
197
8-M16
DZ10
200
70
255
280
850
215
125
363
197
8-M16
DZ15
250
70
310
335
1100
215
125
363
197
12-M16
DZ20
300
76
362
395
1180
215
125
363
197
12-M20
DZ20
350
76
412
445
1280
215
125
363
197
12-M20
DZ30
400
89
462
495
1460
215
125
363
197
16-M20
DZ45
450
89
518
550
1600
240
235
437
277
16-M20
DZ45
500
114
568
600
1800
240
235
437
277
16-M20
DZ60
600
114
670
705
2100
240
235
437
277
20-M22
DZ60
700
127
775
810
2300
274
260
526
283
24-M22
DZ90
800
127
880
920
2500
274
260
526
283
24-M27
DZ120
900
154
980
1020
2700
319
295
554
309
24-M27
DZ180
1000
165
1080
1120
2900
319
295
554
309
28-M27
DZ250
1200
190
1295
1340
2300
319
295
554
309
32-M27
DZ250
1.0
MPa
50
48
100
125
600
215
125
318
197
4-M16
DZ10
65
48
120
145
670
215
125
318
197
4-M16
DZ10
80
51
135
160
680
215
125
318
197
4-M16
DZ10
100
51
155
180
700
215
125
318
197
8-M16
DZ10
125
57
185
210
720
215
125
318
197
8-M16
DZ10
150
57
210
2400
790
215
125
363
197
8-M20
DZ15
200
70
265
295
850
215
125
363
197
8-M20
DZ20
250
70
320
350
1140
215
125
363
197
12-M20
DZ20
300
76
368
400
1180
215
125
363
197
12-M20
DZ30
350
76
428
460
1280
215
125
363
197
16-M20
DZ30
400
89
482
515
1460
240
235
437
277
16-M22
DZ45
450
89
532
565
1600
240
235
437
277
20-M22
DZ45
500
114
585
620
1800
240
235
437
277
20-M22
DZ60
600
114
685
725
2100
240
235
437
277
20-M27
DZ60
700
127
800
840
2300
274
260
526
238
24-M27
煤浆,矿浆
PZ973H-10P电动插板阀主要外形及连接尺寸(mm)
