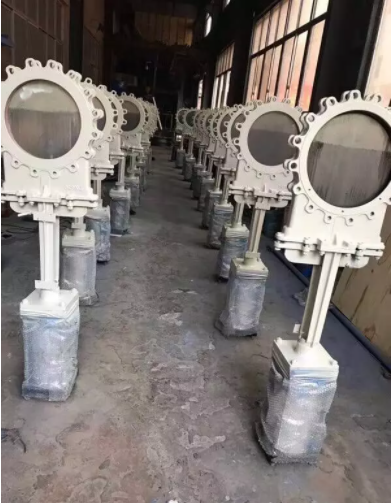

点击图片查看原图
PZ673W-16P不锈钢刀闸阀、耐磨插板阀、气动刀闸阀、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
PZ673W-16P不锈钢刀闸阀、耐磨插板阀、气动刀闸阀主要性能参数
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
PZ673H-10C~16C
10~16
1.0~1.6
≤ 100
纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
PZ673W-16P不锈钢刀闸阀、耐磨插板阀、气动刀闸阀）零部件材料
型号
材料
阀体
阀杆
密封面
填料
PZ673H-10C~16C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ673Y-10P~16P
CF8 (304)
0Cr18Ni9 (304)
PZ673W-16P不锈钢刀闸阀、耐磨插板阀、气动刀闸阀外形及结构尺寸 (mm)
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 |
| 450 | 114 | 640 | 858 | 545 | 1100 | 20×M27 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 |
PZ673W-16P不锈钢刀闸阀、耐磨插板阀、气动刀闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
