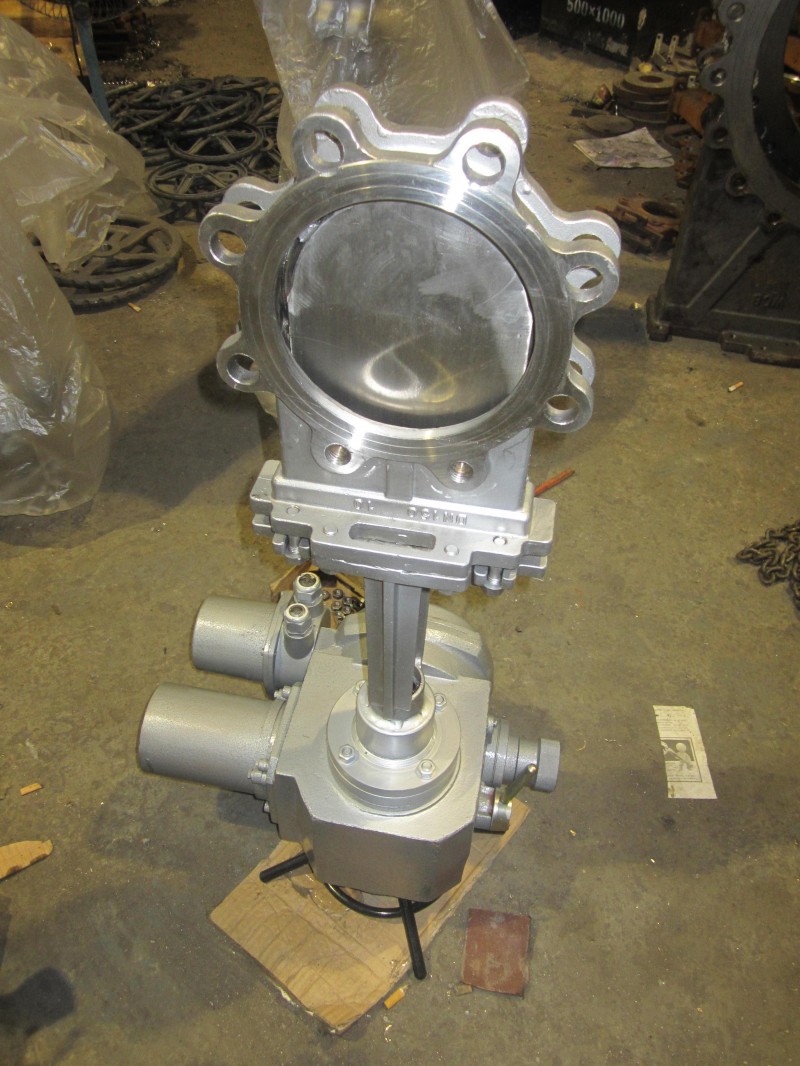

PZ973W-10P不锈钢电动刀型闸阀，电动不锈钢刀闸阀，对夹式刀形闸阀适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
PZ973W-10P不锈钢电动刀型闸阀参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
PZ973W-10P不锈钢电动刀型闸阀主要性能规范参数
|
公称压力 （ MPa ） |
壳体试验 （ MPa ） |
密封试验 （ MPa ） |
工作温度 |
使用介质 |
气驱动 （ MPa ） |
电驱 动 (v) |
|
0.6 |
0.9 |
0.66 |
-20 ℃ ≤ 900 ℃ |
烟气 ,灰 ,渣水混和物,空气混和物, |
0.4~0.6 |
220 380 |
|
1.0 |
1.5 |
1.1 |
||||
|
1.6 |
2.4 |
1.8 |
PZ973W-10P不锈钢电动刀型闸阀采用标准
|
项目名称 采用标准 |
可选标准 |
|
设计制造验收JB/T 8691 |
MSS SP-81 |
|
阀门结构长度GB/T 15188.2-1994 |
TAPPI TIS 405.8 |
|
阀门法兰连接JB/T 79-1994 |
ANSI B16.5 |
|
阀门检验和试验GB/T 13927-1992 |
JB/T 9092-1999 |
|
阀门供货要求GB/T 12252 |
—— |
|
阀门标志GB 12220-1989 |
IS0 5209：87 |

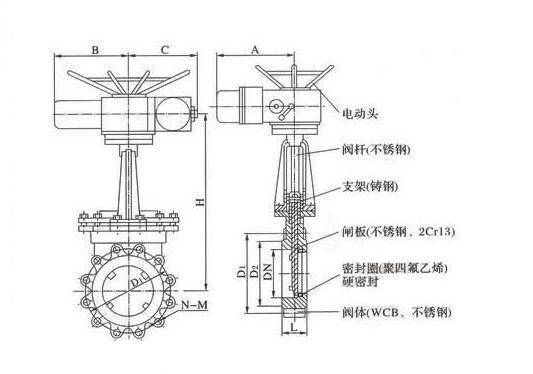

PZ973W-10P不锈钢电动刀型闸阀主要外形及连接尺寸(mm)
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-Φ |
电装型号 |
|
0.6 MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
277 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
24-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M27 |
DZ250 |
|
|
