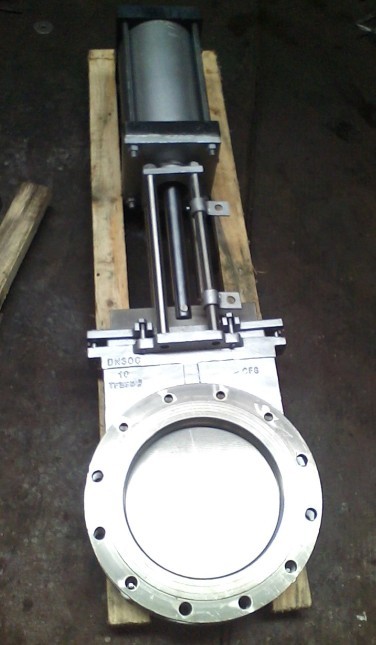

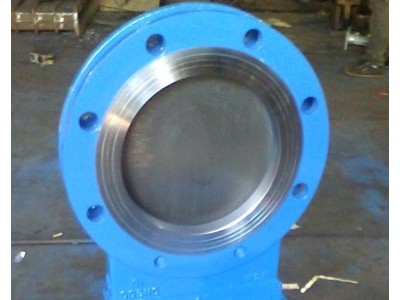

PZ673X/J/F/W/Y-10P/16P气动不锈钢插板阀，气动不锈钢插板阀，对夹式刀型插板阀主要技术数据
产品作用：
气动不锈钢插板阀，气动不锈钢插板阀，对夹式刀型插板阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
气动不锈钢插板阀，气动不锈钢插板阀，对夹式刀型插板阀产品特点：
双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
阀门设计制造标准：JB／T8691
结构长度标准：GB／T12221．1989
法兰标准：GB/ 9113-2000
验试验标准：JB／T13927
气动不锈钢插板阀主要外形及连接尺寸
|
PN |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
|
1.0 Mpa |
50 |
43 |
160 |
125 |
100 |
335 |
4-M16 |
|
65 |
46 |
180 |
145 |
120 |
363 |
4-M16 |
|
|
80 |
46 |
195 |
160 |
l35 |
395 |
4-M16 |
|
|
100 |
52 |
215 |
180 |
155 |
465 |
8-M16 |
|
|
125 |
56 |
245 |
210 |
185 |
530 |
8-M16 |
|
|
150 |
56 |
280 |
240 |
210 |
630 |
8-M20 |
|
|
200 |
60 |
335 |
295 |
265 |
750 |
8-M20 |
|
|
250 |
68 |
390 |
350 |
320 |
900 |
12-M20 |
|
|
300 |
78 |
440 |
400 |
368 |
1120 |
12-M20 |
|
|
350 |
78 |
500 |
460 |
428 |
1260 |
16-M20 |
|
|
400 |
102 |
565 |
515 |
482 |
1450 |
16-M22 |
|
|
450 |
l14 |
615 |
565 |
532 |
1600 |
20-M22 |
|
|
500 |
127 |
670 |
620 |
585 |
1800 |
20-M22 |
|
|
600 |
154 |
780 |
725 |
685 |
2300 |
20-M27 |
|
|
700 |
165 |
895 |
840 |
800 |
2500 |
24-M27 |
|
|
800 |
190 |
lOl0 |
950 |
898 |
2800 |
24-M30 |
|
|
900 |
203 |
ll10 |
1050 |
1005 |
3100 |
28-M30 |
|
|
1000 |
216 |
1220 |
1160 |
1l 15 |
3400 |
28-M30 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3600 |
32-M36 |
|
|
1.6 MPa
|
50 |
48 |
160 |
125 |
lOO |
335 |
4-M16 |
|
65 |
48 |
185 |
145 |
120 |
363 |
4-M16 |
|
|
80 |
5l |
200 |
160 |
135 |
395 |
8-M16 |
|
|
100 |
51 |
220 |
180 |
155 |
465 |
8-M16 |
|
|
125 |
57 |
250 |
210 |
185 |
530 |
8-M16 |
|
|
150 |
57 |
285 |
240 |
210 |
630 |
8-M20 |
|
|
200 |
70 |
340 |
295 |
265 |
750 |
12-M20 |
|
|
250 |
70 |
405 |
355 |
320 |
900 |
12-M22 |
|
|
300 |
76 |
460 |
410 |
375 |
1120 |
12-M22 |
|
|
350 |
76 |
520 |
470 |
435 |
1260 |
16-M22 |
|
|
400 |
89 |
580 |
525 |
485 |
1450 |
16-M27 |
|
|
450 |
89 |
640 |
585 |
545 |
1600 |
20-M27 |
|
|
500 |
l 14 |
715 |
650 |
609 |
1800 |
20-M30 |
|
|
600 |
114 |
840 |
770 |
720 |
2300 |
20-M36 |
|
|
700 |
127 |
910 |
840 |
788 |
2500 |
24-M36 |
|
|
800 |
127 |
1025 |
950 |
898 |
2800 |
24-M36 |
|
|
900 |
154 |
1125 |
1050 |
998 |
3100 |
28-M36 |
|
|
1000 |
165 |
1255 |
1170 |
lll0 |
3400 |
28-M42 |
|
|
1200 |
190 |
1485 |
1390 |
1325 |
3600 |
32-M48 |
气动不锈钢插板阀使用和维护及故障排除方法
1、安装使用
(1)安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；本类阀门在管道中一般应当水平安装。
(2)各连接部位螺栓,要求均匀拧紧；
(3)检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
(4)用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
(5)用户在安装阀门时，必须预留阀门驱动的必要空间；
(6)驱动装置的接线须按线路图进行；
(7)气动阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
气动不锈钢插板阀保养与维修
（1）要经常检查管道有没有铁锈、焊渣、脏物、尘士。
（2）电源绝对不能有故障。
（3）定期检修。
（4）长期停放时，接口都要用塑料塞堵上。
（5）当调节阀在使用中不能满足操作要求，或者经过一段长时期的运行为了预防事故发生而作定期检查时，先将阀从管线卸下，清洗、拆卸、更换元件，重新组装测试后重新安装。
气动不锈钢插板阀故障与维修方法
|
故障 |
位置 |
原因 |
措施 |
|
|
泄漏 |
上漏 |
横向密封 |
预应力太小，工作压力大于调整 |
重调横向密封的预应力 |
|
松开调整钉背线2-3，在两侧均匀拧紧调整螺钉，利用感觉小心拧至密封，但不得拧的过紧重 |
||||
|
重调横向密封的预应力 |
||||
|
更换四氟条 |
||||
|
使阀门牌开启位置，除去污垢屉后清洗闸板，薄薄地涂上一层油脂，开启几次后按1调整横向密封的预应力 |
||||
|
长期使用后四氟条磨损 |
拆卸阀门，清洗闸板，装入新的横向密封 |
|||
|
外漏 |
闸板前面 |
阀体上螺栓松动 |
在安装状态拧紧阀体上的螺栓，一般情况下拧紧螺纹一圈即可 |
|
|
阀体四周 |
阀体螺栓松动 |
首先将法兰与法兰间的连接螺栓拧紧，然后拧紧阀体上的螺圈 |
||
|
更换新的U型密封圈 |
||||
|
内漏 |
边水孔周边 |
密封圈损坏，闸板上有污垢屉。 |
处理方法更换密封圈 |
|
|
操作力增大 |
横向密封 |
|
重新调整横向密封的预应力，使闸板位于两片阀体之间距离两侧阀体的闸板均匀 |
|
|
横向密封预应力太大（这种现象在工作压力较低时更为明显）。 |
松开横向密封的背母与调整螺丝，使闸板上下移动几次，然后按重调横向密封预紧力的方法调整 |
|||
|
闸板 |
闸板一侧或两侧表面有污垢屉。 |
按4或5措施处理 |
||
|
阀杆与阀杆螺母 |
干磨擦行动 |
阀杆螺纹图油，并通过油咀嘴注油 |
||
|
操作位置 |
|
松开横向密封，一边升降阀门，一边用橡胶布头或类似工具轻轻叩打阀门 |
||
|
松开阀体螺栓 |
||||
|
清洗闸板 |
||||
|
拆下阀门，清洗零件，更换已损坏零件 |
||||
|
横向密封 |
拨动阀在正常4-5公斤压力难开难关时，先松开横向密封的背线和高速螺丝，在将气压提至7-8公斤，升降几次z后按相应方法调整横向密封 |
|||
气动不锈钢插板阀运输与贮存
1、储运前检查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固，无破损伤裂，z后检查钉箱包扎的可靠性和安全性。
2、运输时应轻装轻卸，严禁抛滑和撞击。
气动不锈钢插板阀装箱与检查
1、产品运输到达用户后打开包装箱，小心搬运，打开即可安装使用。
2、包装箱内应有产品使用说明书、产品合格证。
