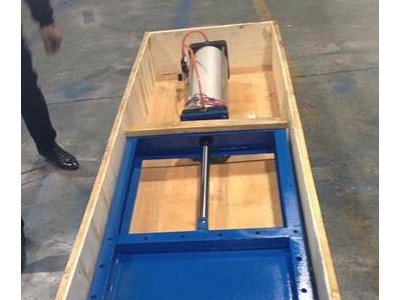

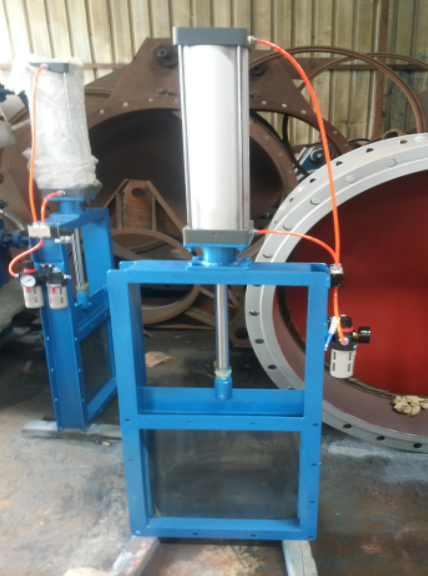

气动方形插板阀、气动螺旋闸门、方形闸板阀 螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞。可在工作压力0.1MPa下正常工作。
气动方形插板阀主要技术参数和性能：
公称通径：200×200——1000×1000
主体材质：Q235A、304、316、304L、316L
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
密封型式：硬密封、软密封配套附件：
安装法兰、电磁阀、空气过滤器、行程开关气源压力：0.4~0.6MPa电磁阀电压：DC24V、AC220V、行程开关控制电压：DC24V、AC220V
气动方形插板阀的结构特点：
并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。 手动螺旋闸阀结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。
气动方形插板阀工作原理：
螺旋闸阀主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
气动方形插板阀用途：
螺旋闸阀用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
气动方形插板阀主要零件材料及连接尺寸：
|
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 |
||||
