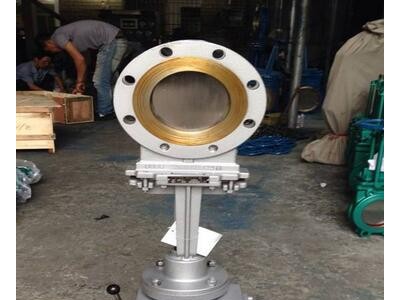

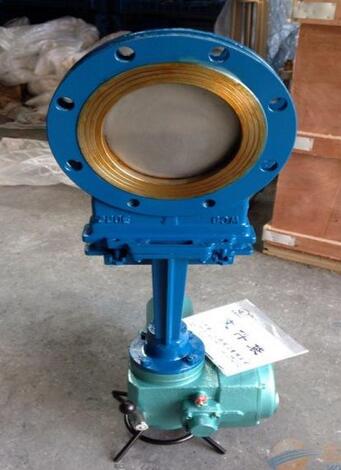

点击图片查看原图
Z973Y-10C电动刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
Z973Y-10C电动刀型闸阀性能参数
|
PZ973H、PZ973F、PZ973Y型电动刀型闸阀（刀闸阀）主要性能参数 |
||||
|
型号 |
PN |
工作压力/ MPa |
适用温度/℃ |
适用介质 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
||||
Z973Y-10C电动刀型闸阀零部件材料
|
PZ973H、PZ973F、PZ973Y型电动刀型闸阀（刀闸阀）零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
PZ973H-16C |
|||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
|
PZ973F-16P |
|||||
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
|||
|
PZ973Y-16P |
|||||
Z973Y-10C电动刀型闸阀外形及结构尺寸(PN10)
|
PZ973H、PZ973F、PZ973Y (PN10)型电动刀型闸阀（刀闸阀）外形及结构尺寸(mm) |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
|
