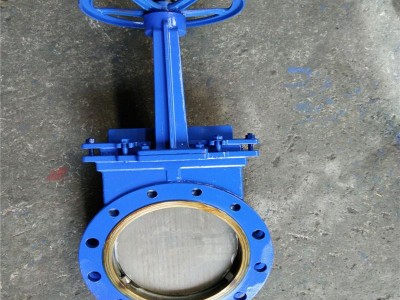

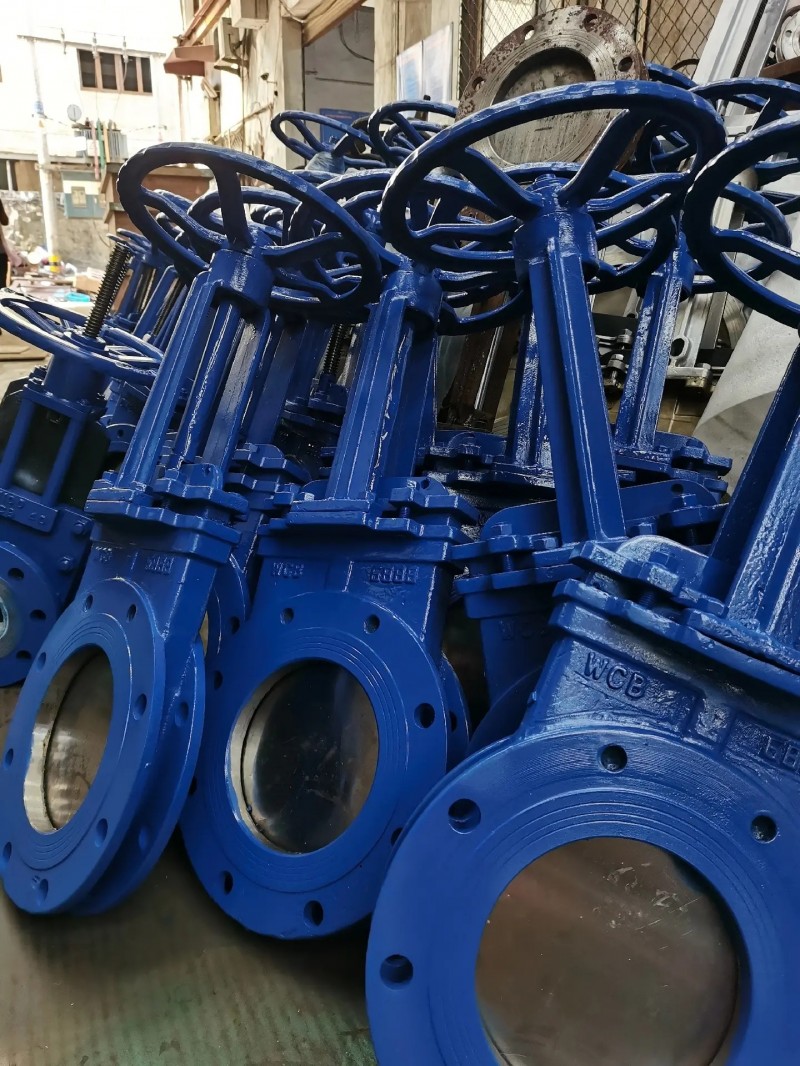

PZ73X/H/Y/F/W-10C/16P手动耐磨插板阀，对夹式刀型插板阀，耐磨插板门的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
手动耐磨插板阀适用介质：适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。
手动耐磨插板阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
手动耐磨插板阀性能参数：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
手动耐磨插板阀零件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
手动耐磨插板阀连接尺寸(mm)：
|
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
57 |
57 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
114 |
114 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
114 |
114 |
725 |
685 |
700 |
1460 |
20-M27 |
