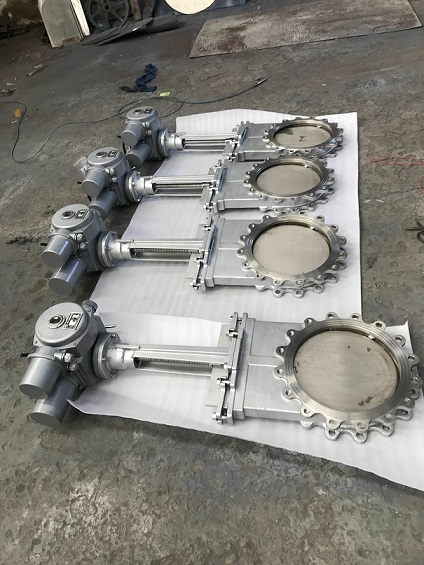

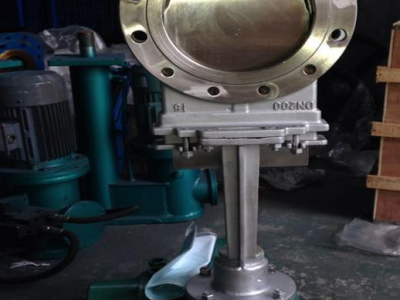

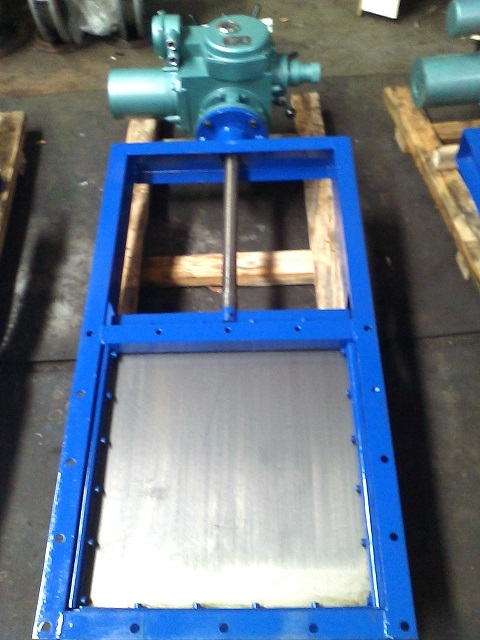

电动闸板门，电动不锈钢闸板门电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
采用标准
| 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | JB/T 8691 | MSS SP-81 |
| 阀门结构长度 | GB/T 15188.2-1994 | TAPPI TIS 405.8 |
| 阀门法兰连接 | JB/T 79-1994 | ANSI B16.5 |
| 阀门检验和试验 | GB/T 13927-1992 | JB/T 9092-1999 |
| 阀门供货要求 | GB/T 12252 | —— |
| 阀门标志 | GB 12220-1989 | IS0 5209：87 |
电动闸板门，电动不锈钢闸板门性能参数：
|
公称压力
|
PN
|
|
壳体试验
|
1.5 Mpa
|
|
密封试验
|
1.1 Mpa
|
|
工作温度
|
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
|
|
适用介质
|
糖浆、纸浆、污水、煤浆、灰、渣水混合物
|
电动闸板门，电动不锈钢闸板门零件材质：
|
阀体、上盖
|
碳钢、不锈钢
|
|
阀板
|
不锈钢
|
|
阀杆
|
不锈钢
|
|
密封圈
|
橡胶、四氟、不锈钢、硬质合金
|
电动闸板门，电动不锈钢闸板门外形及连接尺寸(mm)：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M2, 7
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
|
