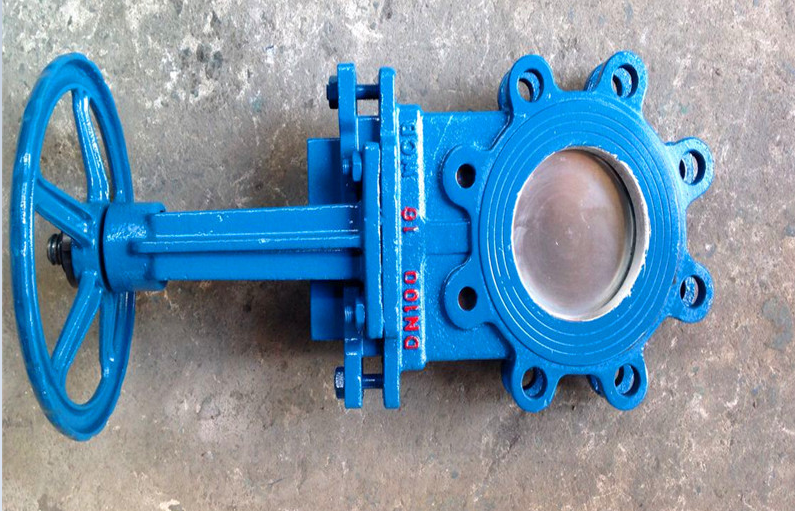

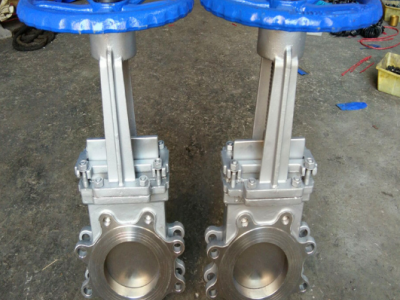

PZ73H-16C手动闸板阀，PZ73X/F/Y/W-10C/16P手动刀型闸阀，对夹式耐磨刀闸阀产品特点
1、短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
PZ73H-16C手动闸板阀连接方式：法兰（4）就是pz43，对夹（7）就是pz73，传动方式：手轮，伞齿轮（5），链轮（4）（L），气动（6），电动（9），液动（2），电液动(2)，手气动切换(6S)
刀型闸阀密封面材质：合金钢，Crl3系不锈钢（H）就是硬密封；软密封，橡胶（X）；硬质合金（Y）；阀门材质（W）。阀体材质：碳钢，铸钢（C）；18-8系不锈钢(p)，不锈钢还有301,304,316等。
执行标准：
设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
PZ73H-16C手动闸板阀性能参数：
|
公称压力
|
PN
|
|
壳体试验
|
1.5 Mpa
|
|
密封试验
|
1.1 Mpa
|
|
工作温度
|
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
|
|
适用介质
|
糖浆、纸浆、污水、煤浆、灰、渣水混合物
|
PZ73H-16C手动闸板阀零件材质：
|
阀体、上盖
|
碳钢、不锈钢
|
|
阀板
|
不锈钢
|
|
阀杆
|
不锈钢
|
|
密封圈
|
橡胶、四氟、不锈钢、硬质合金
|
PZ73H-16C手动闸板阀外形及连接尺寸：
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W（Kg）
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
285
|
4-M16
|
180
|
8
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
60
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
389
|
|
|
600
|
154
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
529
|
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
790
|
|
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24-M30
|
680
|
850
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
900
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
2500
|
28-M30
|
700
|
1050
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
2800
|
32-M36
|
800
|
1300
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
285
|
4-M16
|
180
|
8.5
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4-M16
|
180
|
10.7
|
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8-M16
|
220
|
13
|
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8-M16
|
220
|
15
|
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8-M16
|
230
|
23.5
|
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8-M20
|
280
|
31
|
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12-M20
|
360
|
40.7
|
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12-M22
|
360
|
70
|
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12-M22
|
400
|
107
|
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16-M22
|
400
|
129
|
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16-M27
|
400
|
215
|
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20-M27
|
530
|
305
|
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20-M30
|
530
|
410
|
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20-M36
|
600
|
550
|
|
|
700
|
165
|
910
|
840
|
788
|
1700
|
24-M36
|
600
|
820
|
|
|
800
|
190
|
1025
|
950
|
898
|
2000
|
24-M36
|
680
|
950
|
|
|
900
|
203
|
1125
|
1050
|
998
|
2300
|
28-M36
|
680
|
1020
|
