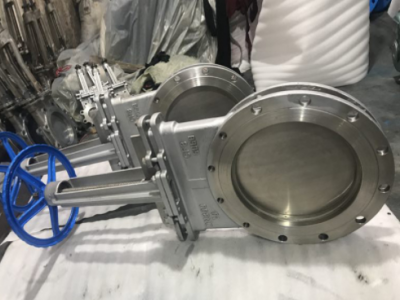

手动闸板阀、手动方形闸板阀有圆形接口跟方型接口主要技术参数和性能：
公称通径：DN150、DN250、200×200、300*300、400*400、500*500
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封配套附件：安装法兰
手动闸板阀、手动方形闸板阀用途：
该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。
手动闸板阀、手动方形闸板阀特点：
该闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。
手动闸板阀、手动方形闸板阀工作原理：

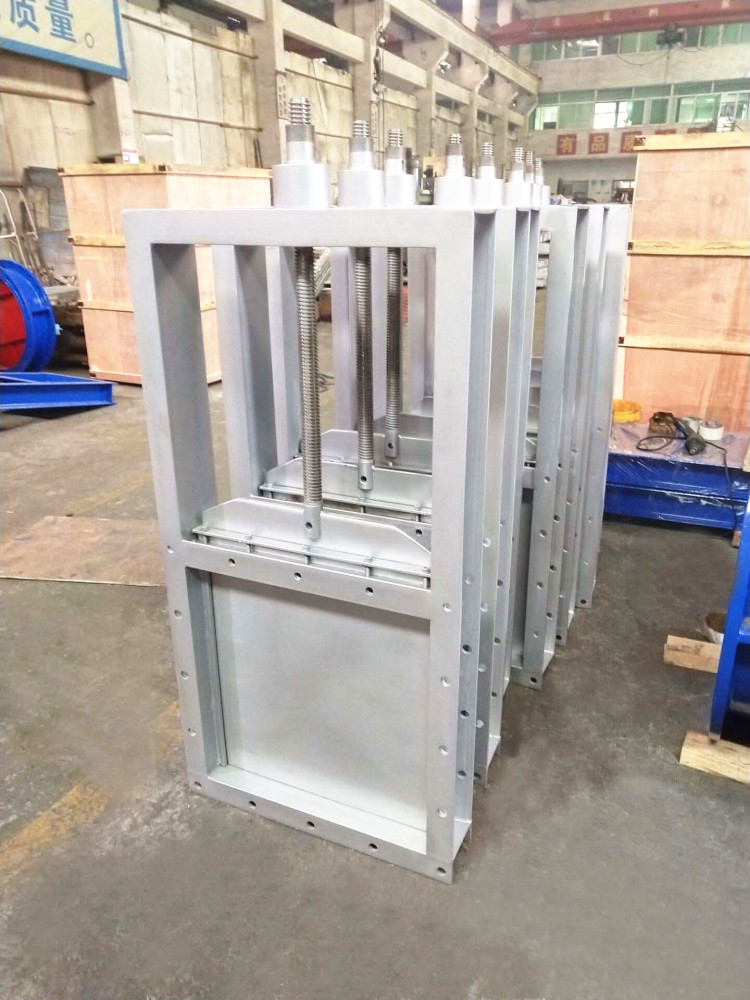

该闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。
手动闸板阀、手动方形闸板阀主要零件材料及连接尺寸
|
类别Category |
A×A | B×B | C×C | L | H | D0 | n-d |
|
单向 One-way |
220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
|
双向 Two-way |
600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
| 说明Specification |
LMD-单向 LMD one-way |
Ⅰ-手轮 I hand wheel |
链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮 Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m |
||||
