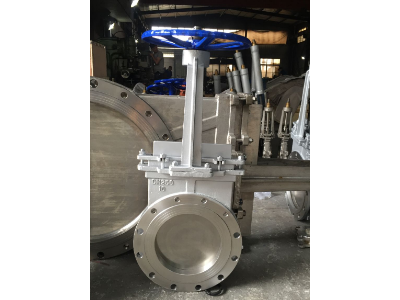

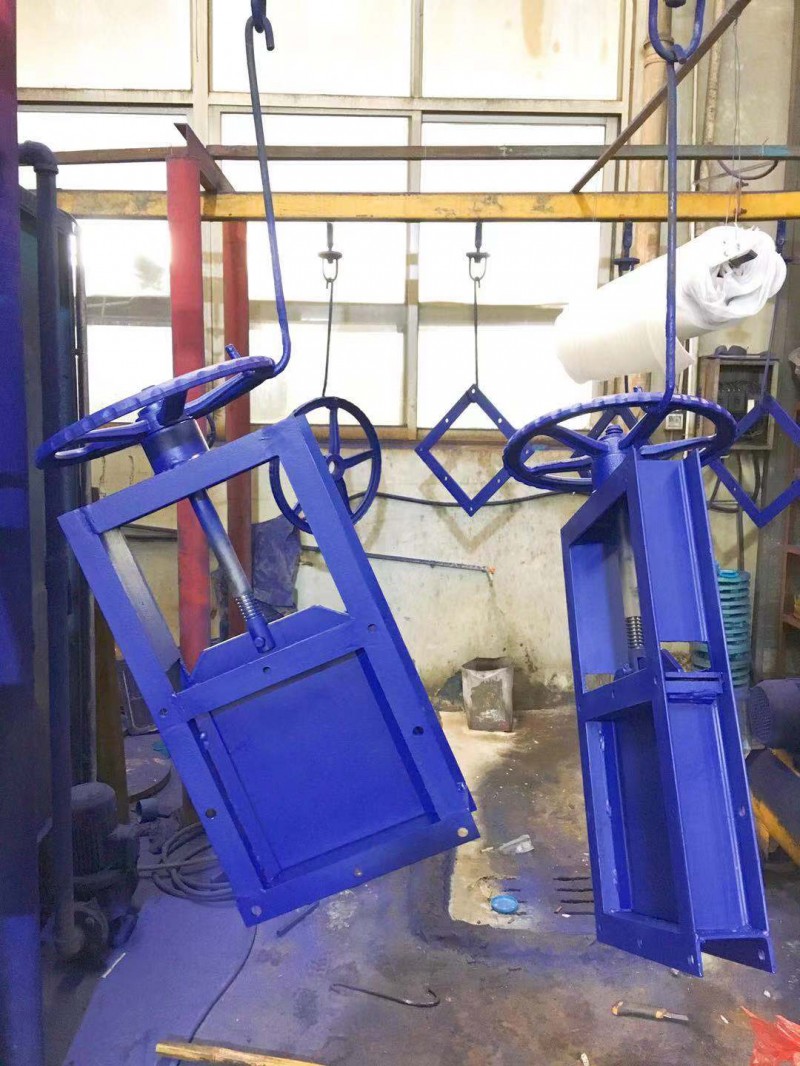

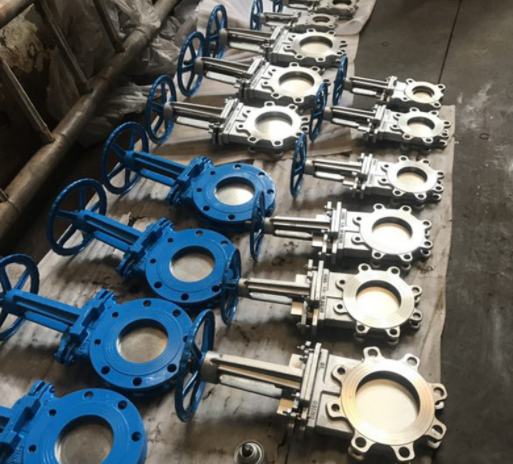

PZ73X/H/F/Y-10/16P手动插板门，方形插板门，不锈钢手动插板门，耐磨刀型闸阀为手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，型号分为：PZ73X、PZ73H、PZ73F、PZ73Y,公称压力PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。手动插板门广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用
手动插板门主要性能规范
| 公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
手动插板门主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
手动插板门主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 90 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 90 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 114 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 |
