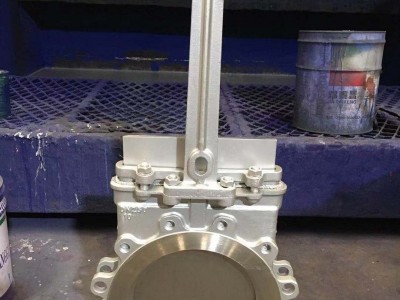

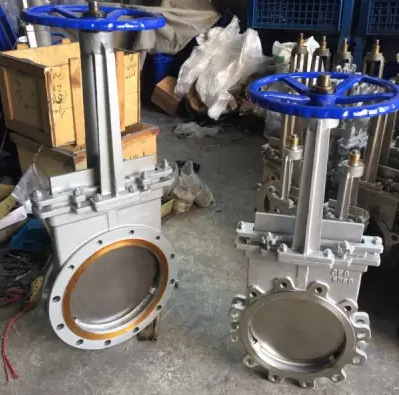

手动插板门、不锈钢手动插板门产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
手动插板门、不锈钢手动插板门其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
手动插板门、不锈钢手动插板门主要性能规范
|
公称压力（MPa)
|
壳体试验（MPa)
|
密封试验（MPa)
|
工作温度
|
适用介质
|
|
1.01.6
|
1.52.4
|
1.11.8
|
≤100℃≤425℃
|
纸浆、污水、煤浆、灰、渣水混和物
|
手动插板门、不锈钢手动插板门主要零部件材质
|
体、盖
|
闸阀
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
手动插板门、不锈钢手动插板门外形尺寸图表
|
公称压力
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W(Kg)
|
|
1.0
MPa
|
50
|
43
|
160
|
125
|
100
|
285
|
4-M16
|
180
|
8
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
60
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
389
|
|
|
1.6
MPa
|
50
|
43
|
160
|
125
|
99
|
285
|
4-M16
|
180
|
8.5
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4-M16
|
180
|
10.7
|
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8-M16
|
220
|
13
|
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8-M16
|
220
|
15
|
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8-M16
|
230
|
23.5
|
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8-M20
|
280
|
31
|
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12-M20
|
360
|
40.7
|
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12-M22
|
360
|
70
|
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12-M22
|
400
|
107
|
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16-M22
|
400
|
129
|
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16-M27
|
400
|
215
|
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20-M27
|
530
|
305
|
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20-M30
|
530
|
410
|
