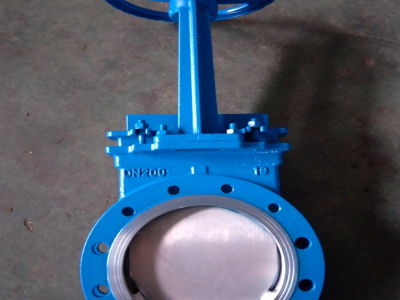

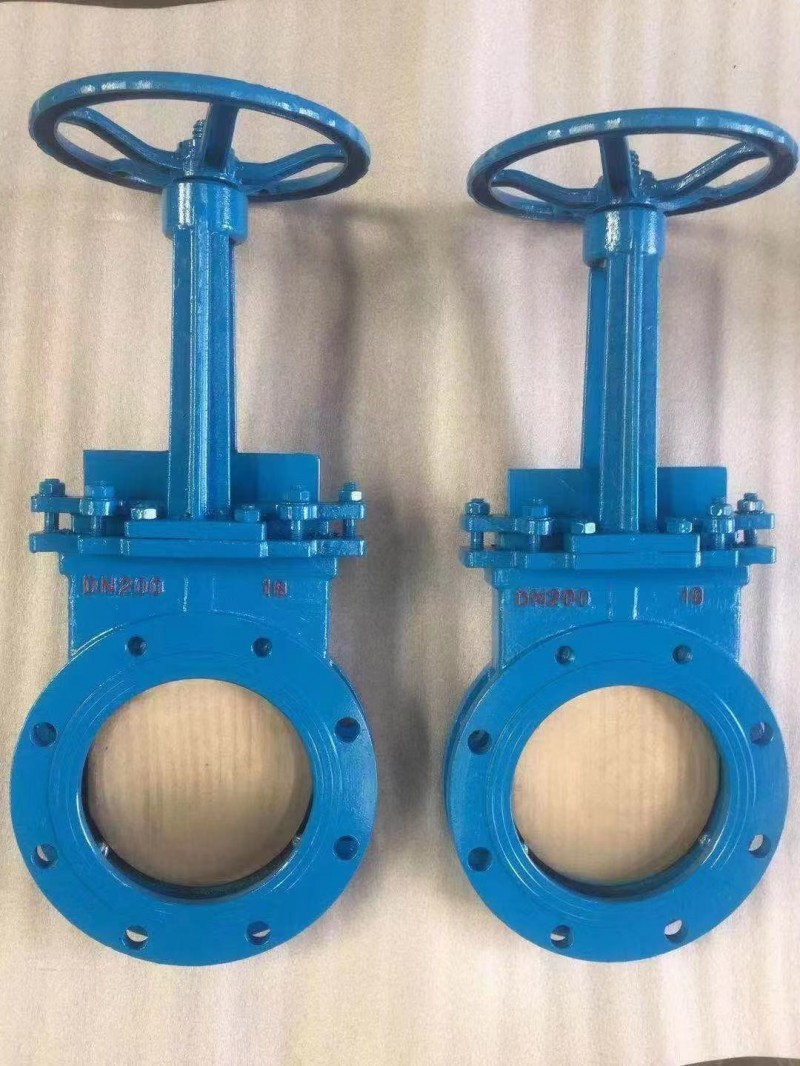

PZ73W/X/H/F/Y-10P/16P手动闸板门，手动方形闸板门，不锈钢手动闸板门，刀型闸板门工作性能及安装
手动刀型闸板阀具有圆形跟方形两种通径，结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。
手动闸板门的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
手动闸板门主要性能规范
|
公称压力（MPa）
|
壳体试验（MPa）
|
密封试验（MPa）
|
工作温度
|
适用介质
|
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤100℃
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物
|
手动闸板门主要零部件材质
|
体、盖
|
闸阀
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
手动闸板门主要外形及连接尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W（Kg）
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
||
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
||
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
||
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
||
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
||
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
||
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
||
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
||
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
||
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
||
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
||
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
||
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
||
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
||
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
||
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
||
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
||
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
||
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
||
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
||
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
||
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
||
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
||
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
||
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
||
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
||
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
||
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
||
|
700
|
165
|
910
|
840
|
788
|
2150
|
24-M36
|
600
|
||
|
800
|
190
|
1025
|
950
|
898
|
2420
|
24-M36
|
680
|
