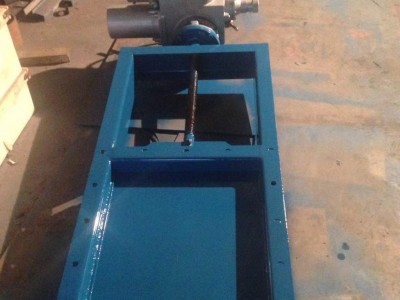

PZ973X/H/F/Y/W-10C电动闸板门,电动耐磨闸板门,方形闸板门,螺旋闸板阀,刀型闸板门、电动方形闸板门用于冶金,矿山,建材,粮食,化工等行业的库顶,库底及送料口等,是控制流量变化较大,启闭频繁,切断快速的理想设备。采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,磨擦较少,经久耐用。
电动方形闸板门结构简单,操作灵活重量轻,无卡阻,切断快,特别适用于各类固体物料和φ50左右块状,固状物料的输送及流量调节,安装不受角度限制。操作方便,能随时调整开度。
电动方形闸板门结构特点：
结构简单,操作灵活,重量轻,无卡阻,切断快,特别适用于各类无粘度的固体,粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。

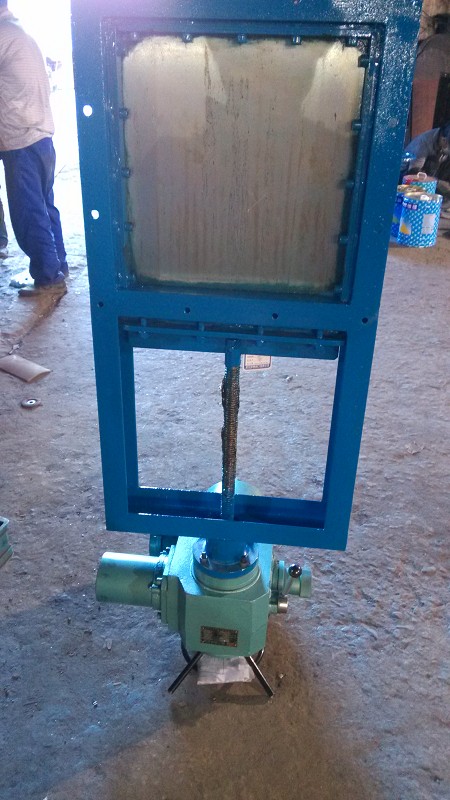

主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。
电动方形闸板门主要零件材料及连接尺寸
|
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 |
||||
