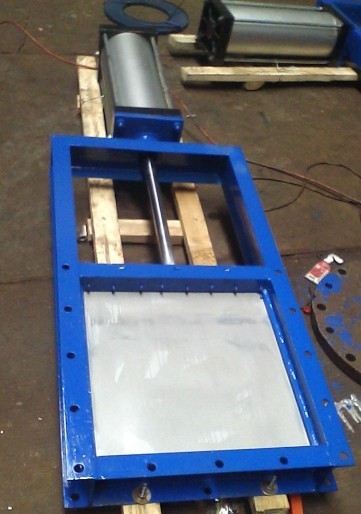

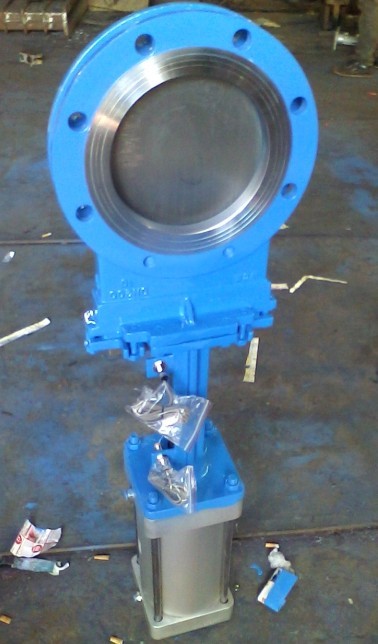

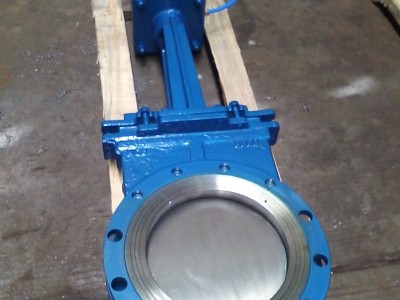

气动插板阀，气动方形插板阀，方型插板门，刀型插板阀，气动方形插板门、不锈钢气动插板门主要技术参数和性能：
公称通径：200×200、300*300、400*400、500*500、600*600....、1000×1000
适用温度：-10~+200℃、连接法兰：GB/T9113、JB/T79、主体材料：WCB、Q235A、304、316、304L、316L、密封型式：硬密封、软密封配套附件：
1、安装法兰2、电磁阀3、空气过滤器4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220V
气动插板阀，气动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断(物料直径≤50mm)。
气动插板阀，气动方形插板阀结构特点：
结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。
气动插板阀，气动方形插板阀工作原理：
主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
用途：
用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
气动插板阀，气动方形插板阀主要连接尺寸：
|
类别Category |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
单向 |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
|
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
|
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
|
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
|
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
|
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
|
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
|
|
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
|
|
说明Specification |
LMD-单向 |
Ⅰ-手轮 |
链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮 |
||||
|
LMD-双向 |
Ⅱ-链条 |
||||||
注：可来图来样定作非标的螺旋闸门
Note: Non-standard screw gate valve could be customized based on drawing or sample.
