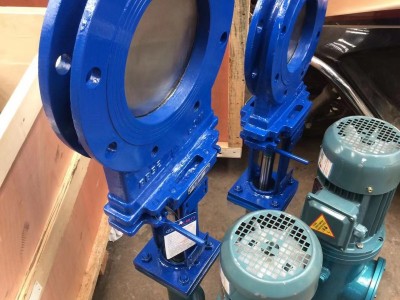

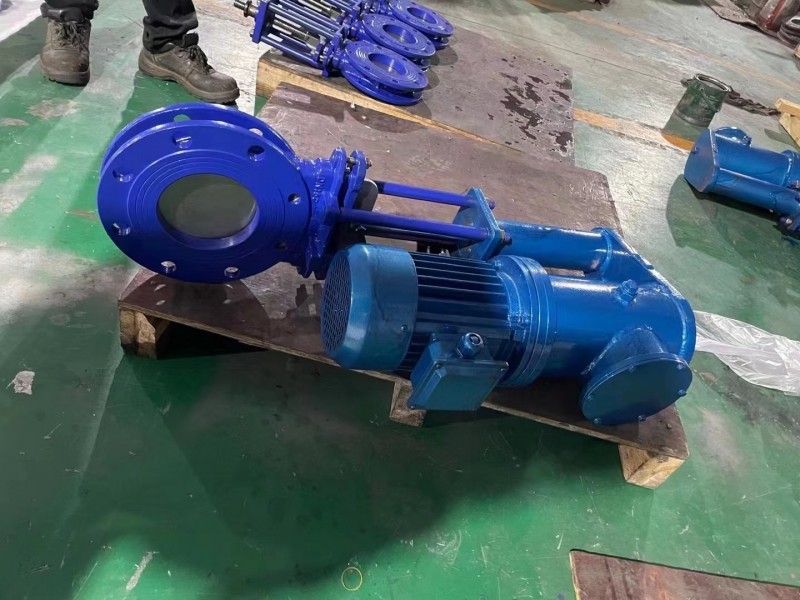

该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
电液动耐磨刀型闸阀特点
◎机、电、液、仪一体化，实现现场控制，集中监控或自动控制。◎无级调力，运行平稳，冲击力小，适用于较高压力场合。
◎节能，液压传动效率高达80%
◎阀门整体结构紧凑，体积小，无需液压泵站。
◎可控制任意阀位并可锁定。
电液动耐磨刀型闸阀性能规范：
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0 1.6
1.5 2.4
1.1 1.8
≤900℃
纸浆、污水、煤浆、灰、渣水混合物
电液动耐磨刀型闸阀零件材质：
体、盖
闸板
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、
不锈钢
橡胶、四氟、不锈钢、硬质合金
MPa
DN
L
D1
D2
H
A
B
N-M
0.6
50
43
90
110
650
160
140
4-M12
65
46
110
130
670
160
140
4-M12
80
46
125
150
685
160
140
4-M16
100
52
145
170
755
200
160
4-M16
125
56
175
200
790
200
160
8-M16
150
56
200
225
865
200
160
8-M16
200
60
255
280
940
220
180
8-M16
250
68
310
335
1030
220
180
12-M16
300
78
362
395
1180
220
180
12-M20
350
78
412
445
1285
220
180
12-M20
400
102
462
495
1390
240
220
16-M20
450
114
518
550
1500
240
220
16-M20
500
127
568
600
1600
240
220
16-M20
1.0
50
43
100
125
650
160
140
4-M16
65
46
120
145
670
160
140
4-M16
80
46
135
160
685
160
140
4-M16
100
52
155
180
755
200
160
8-M16
125
56
185
210
790
200
160
8-M16
150
56
210
240
865
200
160
8-M20
200
60
265
295
940
220
180
8-M20
250
68
320
350
1030
220
180
12-M20
300
78
368
400
1180
220
180
12-M20
350
78
428
460
1285
220
180
16-M20
400
102
482
515
1390
240
220
16-M20
450
114
532
565
1500
240
220
20-M22
500
127
585
620
1600
240
220
20-M22
不锈钢
电液动耐磨刀型闸阀主要连接尺寸：
电液动耐磨刀型闸阀安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
