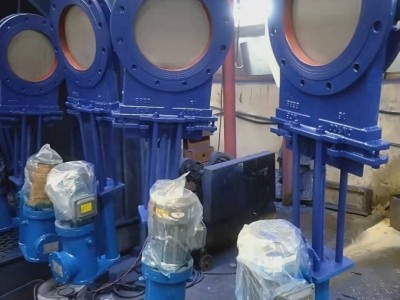

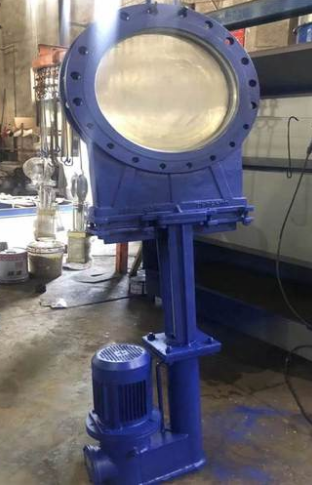

PZ273X/H/Y-10C/16C电控液动耐磨刀型闸阀，电控液动耐磨刀闸阀产品介绍：
电控液动耐磨刀型闸阀是由电液动装置同刀闸阀配合，通过电液联动装置往复推位来控制阀门的开启和关闭，同时配合信号输出控制，可实现远程自控，是一种理想的智能式自控调节刀闸阀，广泛应用于冶金、电力、煤炭、矿山、水利等行业
电控液动耐磨刀型闸阀产品标准:
设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
电控液动耐磨刀型闸阀主要零部件材质:
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
电控液动耐磨刀型闸阀主要性能规范:
| 公称压力 | PN |
| 壳体试验 | 1.5XPN |
| 密封试验 | 1.1XPN |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 纸浆、污水、煤煤气等 |
电控液动耐磨刀型闸阀结构图及连接尺寸：
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
Z-M |
电装型号 |
|
0.6MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
225 |
280 |
850 |
215 |
175 |
363 |
197 |
R-M16 |
D715 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
227 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
227 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
27-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M30 |
DZ250 |
|
|
1.0 MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
210 |
240 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
227 |
16-M22 |
DZ45 |
|
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
227 |
20-M22 |
DZ45 |
|
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
|
|
700 |
127 |
800 |
840 |
2300 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
