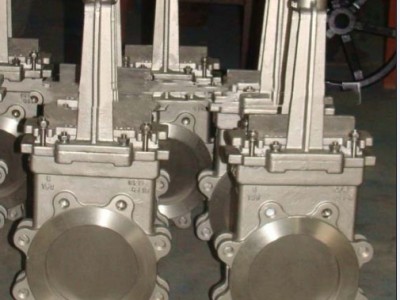

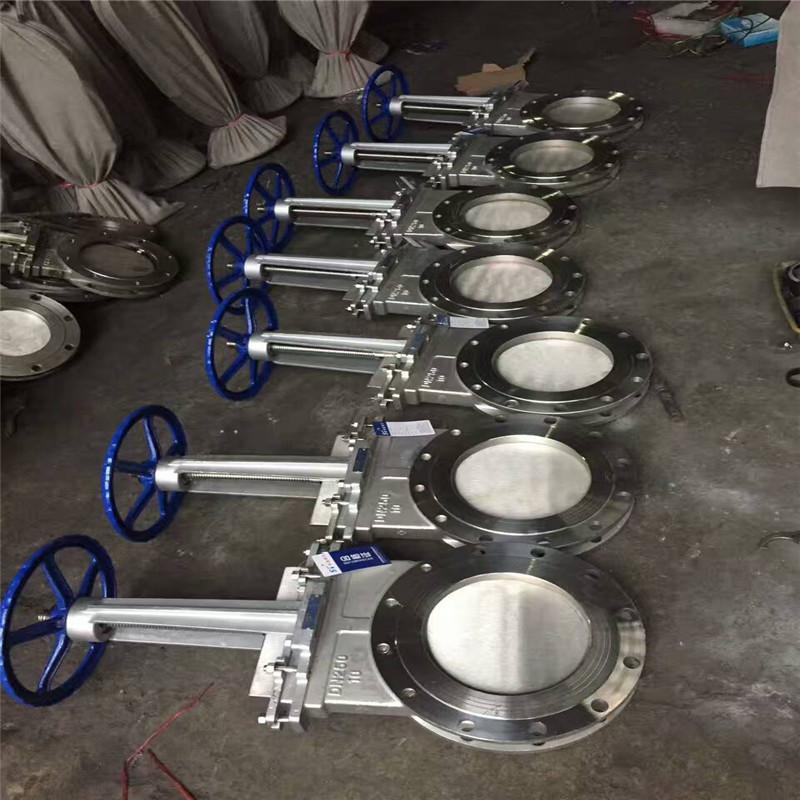

PZ73H-10P不锈钢手动刀闸阀，PZ73X、F、W、Y-10P手动刀型闸阀，耐磨对夹式刀形闸阀安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
PZ73H-10P不锈钢手动刀闸阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
PZ73H-10P不锈钢手动刀闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
PZ73H-10P不锈钢手动刀闸阀性能参数
|
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数 |
||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ73H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ73F-10P/16P |
||||
|
PZ73Y-10P/16P |
||||
PZ73H-10P不锈钢手动刀闸阀零部件材料
|
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料 |
||||
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ73H-10C/16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ73F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ73Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
PZ73H-10P不锈钢手动刀闸阀外形及结构尺寸 (PN16)
|
PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm) |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20×M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
600 |
