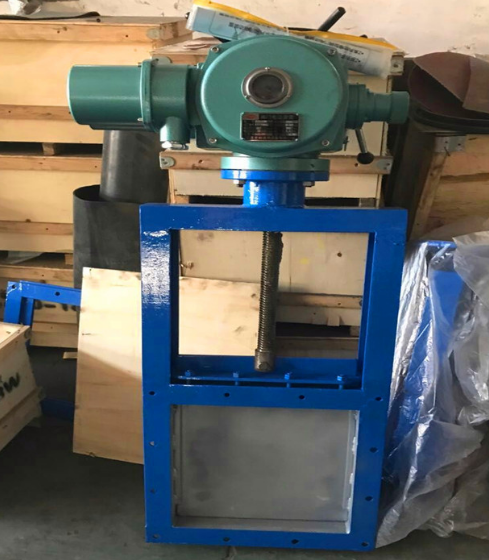

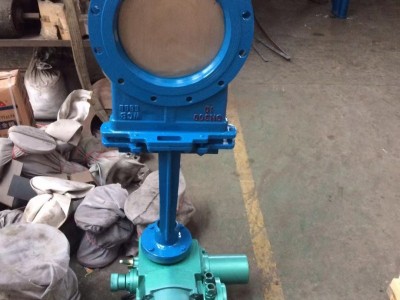

PZ973H/X电动耐磨插板门、电动耐磨插板阀、电动闸板阀，电动插板阀，耐磨刀型闸阀，不锈钢闸板阀，对夹式插板阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。PZ973H电动对夹式刀型闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤矿、采矿等工程，满足了现代工、农业的自动化要求。
特点：
1、启闭迅速，平稳可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
电动耐磨插板门、电动耐磨插板阀电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
电动耐磨插板门、电动耐磨插板阀性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃-425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
|
1.6 |
2.4 |
1.8 |
≤100℃ |
电动耐磨插板门、电动耐磨插板阀主要零件材料
体、盖 Body、Bonnet
闸板Disc
阀杆Siem
密封面 Sealing
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
S.S、C.S、C.I
C.S、S.S
S.S
Rubber 、PTFE、S.S、Carbide Alloy
电动耐磨插板门、电动耐磨插板阀主要外型及连接尺寸(mm)
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-ф |
电装型号 |
|
0.6Mpa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
277 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
24-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M30 |
DZ250 |
|
|
1.0MPa |
50 |
48 |
160 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
210 |
240 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
277 |
16-M22 |
DZ45 |
|
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
277 |
20-M22 |
DZ45 |
|
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
