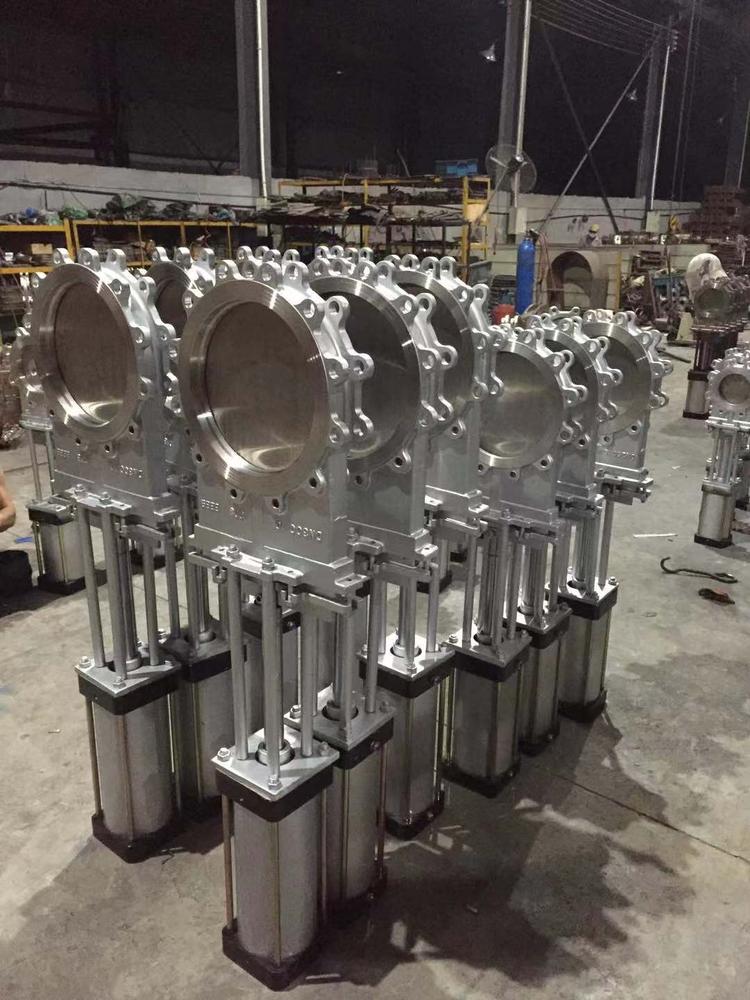

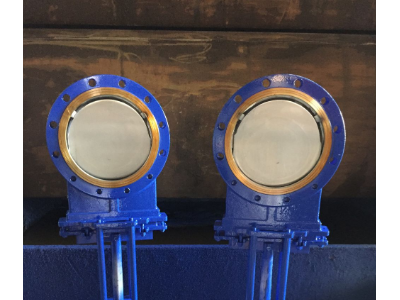

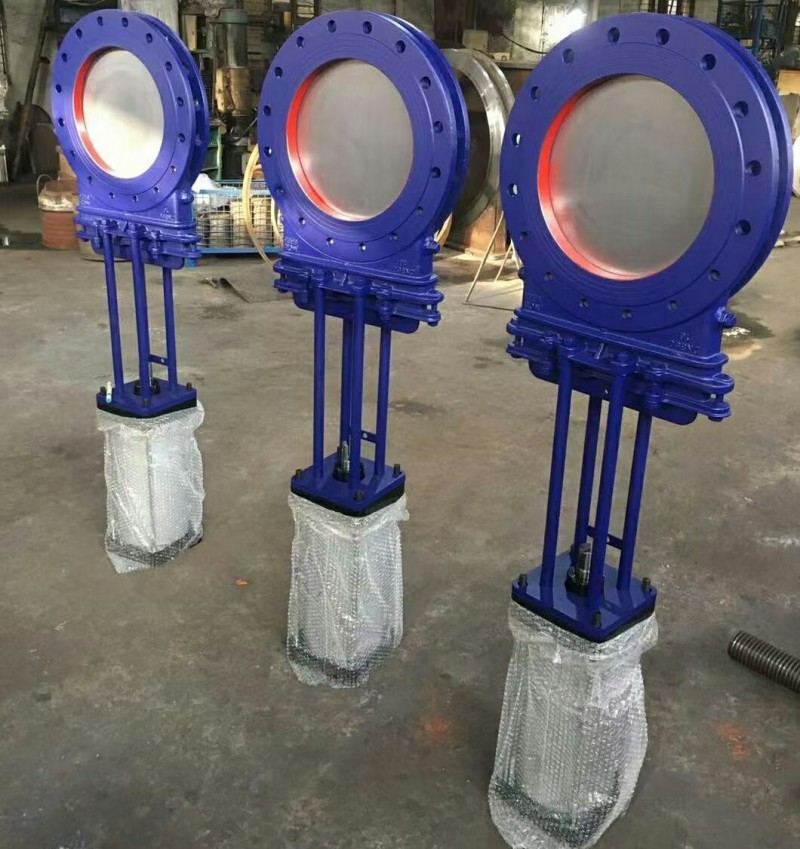

PZ673H-16C气动刀型闸阀，气动刀闸阀，PZ673X、F、Y、W-16C气动刀形闸阀产品特点：
具有密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-550℃情况下正常工作。
适用于一般石化等食品业，水泥造纸，环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ673H-16C气动刀型闸阀产品特点 ：
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物
PZ673H-16C气动刀型闸阀技术参数：
公称压力：0.6MPa、1.0MPa、150Lb
公称通径：DN50-1200mm NPS 2"-20"
适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113
主体材料：WCB、304
密封型式：硬密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等
PZ673H-16C气动刀型闸阀主要性能规范
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673H-16C气动刀型闸阀主要零部件材质
|
阀体、压盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢 |
不锈钢 |
不锈钢 |
橡胶 |
PZ673H-16C气动刀型闸阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
185 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
200 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
|
1.6 |
50 |
50 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
65 |
50 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
|
100 |
50 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
|
250 |
70 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
|
300 |
80 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
|
350 |
90 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
|
400 |
100 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
|
800 |
