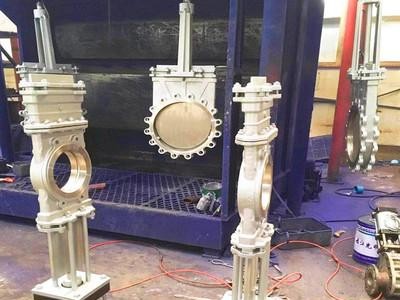

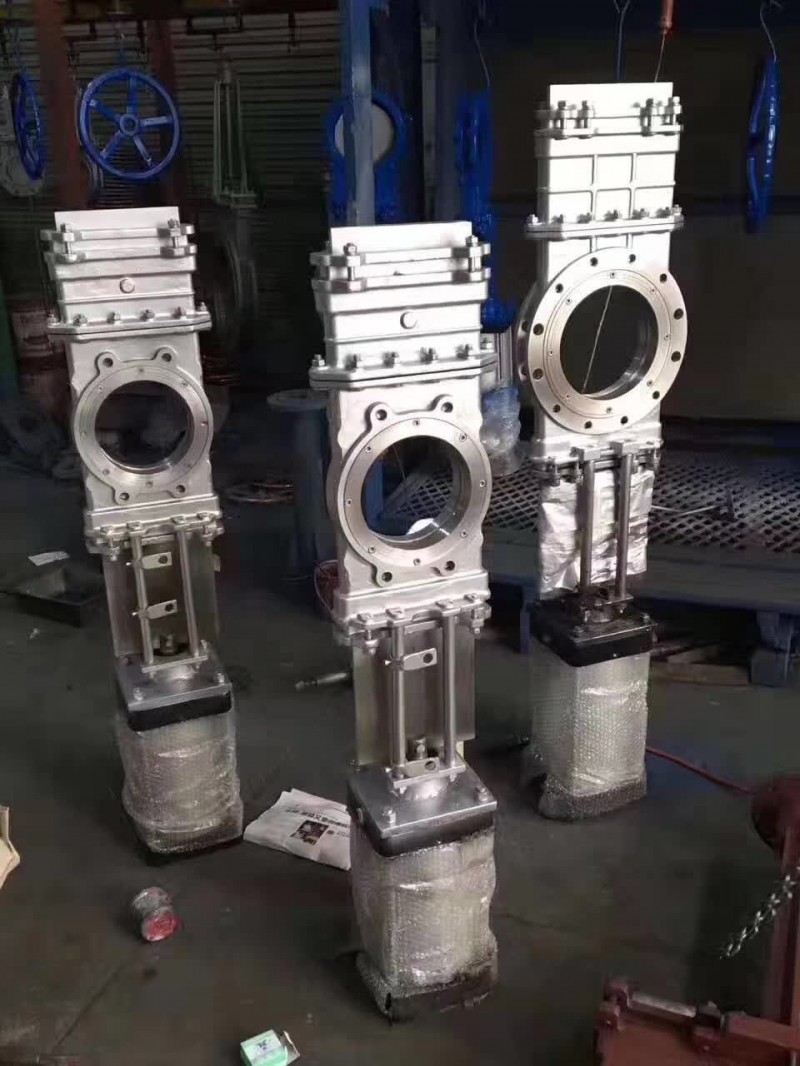

穿透式气动插板阀是一种长行程气缸和穿透式刀闸阀组成的控制阀。穿透式刀闸阀，闸板加长并在闸板上加工一个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样穿透式刀闸阀在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。该阀门适用于排渣、纸浆、泥浆、污水等管道的控制。可广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。
本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。
穿透式气动插板阀可选附件：
1、 单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。
2、 接近开关。
3、 气源处理三联件(包括减压阀、过滤器、油雾器)。
4、 电/气动阀门定位器(调节型用)。
穿透式气动插板阀主要性能规范
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体 |
1CF18Ni9Ti CF8M |
阀杆 |
1CF18Ni9Ti |
|
阀座密封圈 |
橡胶或PTFE |
支架 |
不锈钢 |
|
阀体间密封垫片 |
橡胶或PTFE |
填料压盖 |
不锈钢 |
|
阀体 |
1CF18Ni9Ti CF8M |
填料 |
石墨或PTFE |
|
阀体装配螺栓 |
B7 |
填料压盖螺栓 |
B7 |
注：橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。
穿透式气动插板阀主要连接尺寸：
|
ON |
L |
Φ1 |
H |
H2 |
N-M |
汽缸直径（mm） |
|
|
PN0.6 |
PN1.0 |
||||||
|
50 |
40 |
|
125 |
397 |
51 |
4-M16 |
50 |
|
65 |
40 |
|
145 |
418 |
67 |
4-M16 |
65 |
|
80 |
50 |
|
160 |
579 |
82 |
4-M16 |
80 |
|
100 |
50 |
50 |
180 |
612 |
102 |
8-M16 |
100 |
|
125 |
50 |
|
210 |
710 |
127 |
8-M16 |
125 |
|
150 |
60 |
57 |
240 |
816 |
152 |
8-M20 |
150 |
|
200 |
60 |
60 |
295 |
990 |
202 |
8-M20 |
200 |
|
250 |
70 |
70 |
350 |
1106 |
253 |
12-M20 |
250 |
|
300 |
70 |
70 |
400 |
1264 |
303 |
12-M20 |
300 |
|
350 |
80 |
80 |
460 |
1575 |
353 |
16-M20 |
350 |
|
400 |
80 |
80 |
515 |
1562 |
402 |
16-M22 |
400 |
|
450 |
90 |
90 |
565 |
1750 |
452 |
20-M22 |
450 |
|
500 |
90 |
90 |
620 |
1994 |
502 |
20-M22 |
500 |
|
600 |
100 |
100 |
725 |
2040 |
603 |
20-M27 |
600 |
