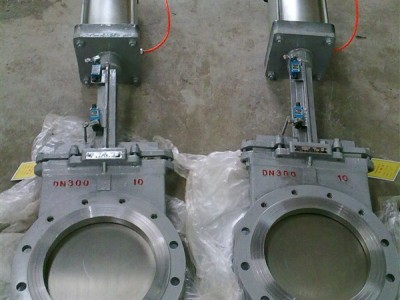

气动闸板门、气动不锈钢闸板门产品作用:
该气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。双作用:对阀门开启和关闭的两位式控制;
单作用:(弹簧复位):在电器和气路切断或故障时,阀门自动开启或关闭。
气动闸板门、气动不锈钢闸板门可选附件:
1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动闸板门、气动不锈钢闸板门产品特点:
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。
气动闸板门、气动不锈钢闸板门性能规范:
公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
气动闸板门、气动不锈钢闸板门零部件材质:
体、盖
闸板
阀杆
密封面
不锈钢、碳钢
不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
1.6
2.4
1.8
≤425℃
