1、插板阀框架：槽钢焊接、（可以定做不锈钢）2、闸板：碳钢、（可以定做不锈钢）3、丝杠：45#钢经调质处理、4、丝母：铸铁。
气动不锈钢插板阀、气动耐磨插板阀工作原理
插板阀开闭动作使用气缸驱动闸板，气缸的伸缩开闭使用电磁阀控制，当气缸后阀腔有高强的压缩空气时驱动气缸阀芯向前推进把闸板关闭，起到封料作用。当前阀腔有高强压缩空气时驱动阀芯向后推进把闸板打开，起到开启放料作用。气动不锈钢插板阀、气动耐磨插板阀结构

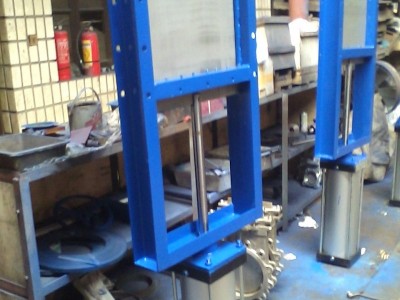

1、气缸、2、闸板、3、插板阀框架。气动不锈钢插板阀、气动耐磨插板阀特点
1、关闭开启迅速、关闭开启平稳。2、关闭严、封料好、锁风强。
3、好维护、好保养、不易坏。
气动不锈钢插板阀、气动耐磨插板阀法兰参数
| 方口（mm） | 孔距（mm） | 外径（mm） | 圆口（mm） | 孔距（mm） | 外径（mm） | 螺栓孔（mm） |
| 150 | 200 | 240 | 150 | 200 | 250 |
8-ф11 |
| 180 | 230 | 280 | 180 | 240 | 280 |
8-ф13 |
| 200 | 250 | 300 | 200 | 260 | 300 |
8-ф13 |
| 220 | 270 | 330 | 220 | 280 | 320 |
8-ф13 |
| 240 | 290 | 340 | 240 | 300 | 340 |
8-ф15 |
| 260 | 310 | 360 | 260 | 320 | 360 |
8-ф15 |
| 280 | 330 | 380 | 280 | 340 | 380 |
8-ф18 |
| 300 | 350 | 400 | 300 | 360 | 400 |
8-ф18 |
| 320 | 370 | 420 | 320 | 380 | 440 |
8-ф18 |
| 340 | 390 | 450 | 340 | 400 | 450 |
8-ф18 |
| 400 | 450 | 500 | 400 | 460 | 500 |
8-ф18 |
| 440 | 490 | 550 | 440 | 500 | 560 |
8-ф18 |
| 480 | 540 | 600 | 480 | 550 | 610 |
16-ф18 |
| 500 | 590 | 640 | 500 | 590 | 650 |
16-ф18 |
| 600 | 680 | 740 | 600 | 680 | 750 | 16-ф18 |
