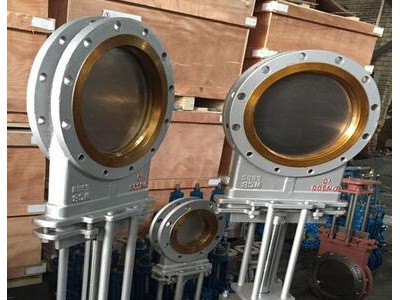

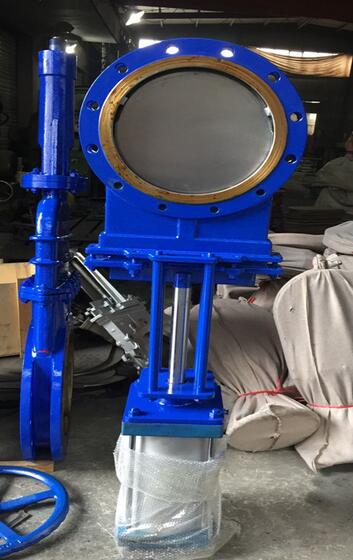

PZ673X/H/Y/W-10C/16P气动排渣阀，刀型排渣阀，薄型排渣阀，耐磨闸阀配直行程气动，阀体采用全圆形的通道设计，具有三防功能。
1、防擦伤：阀板底端加工成刀刃，在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘颗粒杂质等擦伤性物质进入填料盒。
2、防冲刷：在排渣阀的进口端安装了聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体，可防止颗粒物料直接冲刷在密封上。
3、防结垢：对于流动性差的粘性流体，根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止介质结垢堆积。
气动排渣阀技术参数：
产品型号：PZ673X-10Q、PZ673H-16C、PZ673F-10、PZ673W-16P；
公称压力：0.6-1.6Mpa （阀体材质：HT200、QT450-10、WCB、SS304、SS316不锈钢等；
阀板材质：SS201、SS304、SS316、SS316L不锈钢；
适用介质：纸浆、粉沫、颗粒物料、粉粒混合物、灰、污水、污泥、渣水混合物等。
气动排渣阀要配直行程气动执行器，才能操作，不能配角行程气动执行器。根据使用要求，我们可以为客户配双作用气动或单作用气动（弹簧复位）。单作用气动的优点是在气源故障时，依靠弹簧复位，可以将刀闸阀关闭。
气动附件：1、单或双控电磁阀（电压12V、24V、220V，如要求防爆，选择防爆电磁阀）。2、接近开关或防爆性接近开关。3、减压阀、过滤器、油雾器。
气动排渣阀性能参数：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ673H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ673F-10P/16P |
||||
|
PZ673Y-10P/16P |
气动排渣阀主要零件材料：
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ673H-10C/16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ673F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ73Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
气动排渣阀主要外形尺寸：
|
通径 |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
||||||||||||
|
DN |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
|
50 |
50 |
90 |
110 |
335 |
4-M12 |
50 |
100 |
125 |
335 |
4-M16 |
60 |
100 |
125 |
335 |
4-M16 |
|
65 |
50 |
110 |
130 |
363 |
4-M12 |
50 |
120 |
145 |
363 |
4-M16 |
60 |
120 |
145 |
363 |
4-M16 |
|
80 |
50 |
125 |
150 |
395 |
4-M16 |
50 |
135 |
160 |
395 |
4-M16 |
60 |
135 |
160 |
395 |
8-M16 |
|
100 |
55 |
145 |
170 |
465 |
4-M16 |
55 |
155 |
180 |
465 |
8-M16 |
60 |
155 |
180 |
480 |
8-M16 |
|
125 |
55 |
175 |
200 |
530 |
8-M16 |
55 |
185 |
210 |
530 |
8-M16 |
60 |
185 |
210 |
540 |
8-M16 |
|
150 |
60 |
200 |
225 |
630 |
8-M16 |
60 |
210 |
240 |
630 |
8-M20 |
70 |
210 |
240 |
645 |
8-M20 |
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
60 |
265 |
295 |
750 |
8-M20 |
80 |
265 |
295 |
770 |
12-M20 |
|
250 |
80 |
310 |
335 |
900 |
12-M16 |
80 |
320 |
350 |
900 |
12-M20 |
86 |
320 |
355 |
920 |
12-M22 |
|
300 |
90 |
362 |
395 |
1120 |
12-M20 |
90 |
368 |
400 |
1120 |
12-M20 |
92 |
375 |
410 |
1150 |
12-M22 |
|
350 |
100 |
412 |
445 |
1260 |
12-M20 |
100 |
428 |
460 |
1260 |
16-M20 |
100 |
435 |
470 |
1300 |
16-M22 |
|
400 |
100 |
462 |
495 |
1450 |
16-M20 |
100 |
482 |
520 |
1450 |
16-M22 |
100 |
485 |
525 |
1500 |
16-M27 |
|
450 |
120 |
518 |
550 |
1600 |
16-M20 |
120 |
532 |
565 |
1600 |
20-M22 |
120 |
545 |
585 |
1650 |
20-M27 |
|
500 |
120 |
5968 |
600 |
1800 |
16-M20 |
120 |
585 |
620 |
1800 |
20-M22 |
130 |
608 |
650 |
1850 |
20-M30 |
|
600 |
120 |
670 |
705 |
2300 |
20-M22 |
120 |
685 |
725 |
2300 |
20-M27 |
130 |
718 |
770 |
2360 |
20-M36 |
