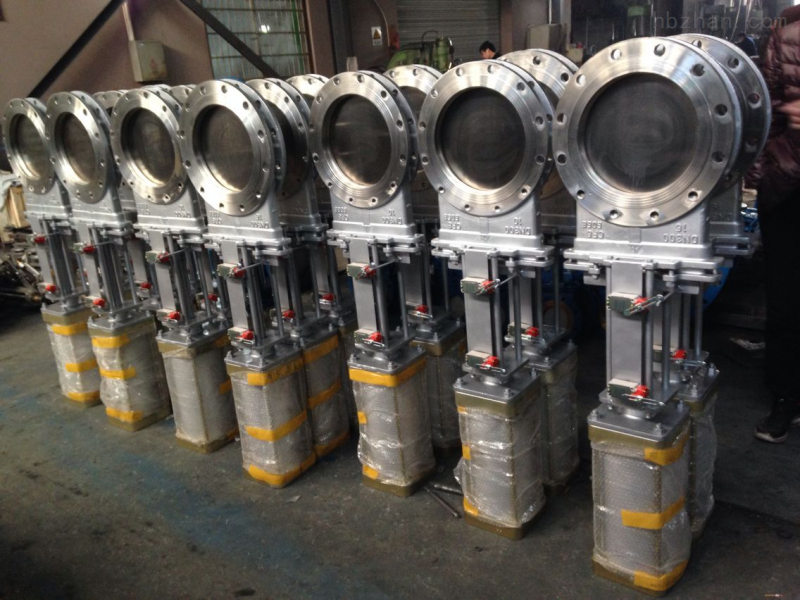

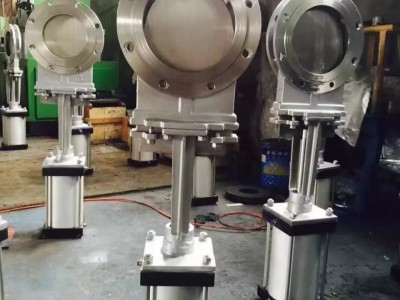

PZ673H/X/Y/F/W-10P/16P气动法兰式刀闸阀，不锈钢法兰式气动刀型闸阀应用造纸、纸浆工业、城市污水处理、散状物料输送、飞灰处理行业。

    特点：
气动法兰式刀闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。
多用于要求快速切断或开启的场合。
    1.双作用：对阀门开启和关闭的两位式控制；
    2.单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
    可选附件：
    1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
    2、接近开关
    3.气源处理三联件(包括减压阀、过滤器、油雾器)。
    4、电/气阀门定位开关(调节型用)。

气动法兰式刀闸阀性能参数：

公称压力     PN
壳体试验     1.5 Mpa
密封试验     1.1 Mpa
工作温度     橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃
适用介质     糖浆、纸浆、污水、煤浆、灰、渣水混合物

气动法兰式刀闸阀零件材质：

阀体、上盖    碳钢、不锈钢
阀板    不锈钢
阀杆    不锈钢
密封圈    橡胶、四氟、不锈钢、硬质合金

气动法兰式刀闸阀主要外形及连接尺寸:                                                                       (mm)



MPa	DN	L	D1	D2	H	n-Φ	MPa	DN	L	D1	D2	H	n-Φ
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
