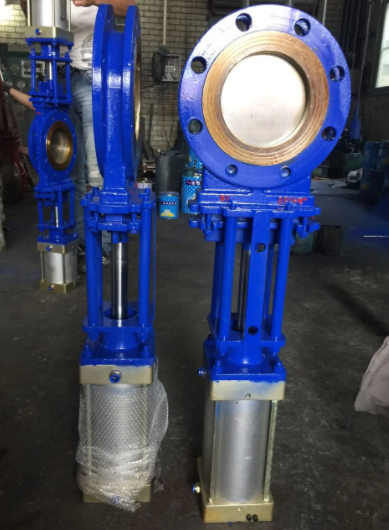

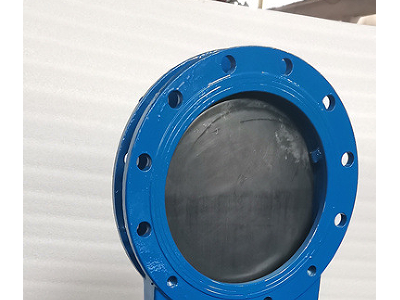

PZ673H/X/Y-10C.16P气动薄型闸阀,气动薄形闸阀，耐磨刀型闸阀气电控制功能说明：
1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸，采用三位开关，可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时，上限位及下限位置的限位开关，发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。
5、在气缸开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定阀门气缸的气压仍保持在气缸中，如气缸活塞、电磁阀及接头无泄漏，则闸阀可在任意位置长期停留。
广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
气动薄型闸阀主要零部件材料：
|
阀体、上盖Valve body, upper cap |
碳钢、不锈钢Carbon steel, stainless steel |
|
阀板Valve plate |
不锈钢stainless steel |
|
阀杆Stem |
不锈钢stainless steel |
|
密封圈Seal ring |
橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
气动薄型闸阀主要性能规范：
|
公称压力Nominal pressure |
PN |
|
壳体试验Casing test |
1.5XPN |
|
密封试验Leak test |
1.1XPN |
|
工作温度Operating temperature |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ |
|
适用介质Working medium |
糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
气动薄型闸阀执行标准;
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
气动薄型闸阀选配驱动装置型号配置表：
气动执行器可选附件：
1、 单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。
2、 接近开关。
3、 气源处理三联件(包括减压阀、过滤器、油雾器)。
4、 电/气动阀门定位器(调节型用)。
气动薄型闸阀外形尺寸 单位：mm
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
285
4-M16
180
8
65
46
180
145
120
298
4-M16
180
10
80
46
195
160
135
315
4-M16
220
12
100
52
215
180
155
365
8-M16
220
14
125
56
245
210
185
400
8-M16
230
22
150
56
280
240
210
475
8-M20
280
29
200
60
335
295
265
540
8-M20
360
38
250
68
390
350
320
630
12-M20
360
66
300
78
440
400
368
780
12-M20
400
100
350
78
500
460
428
885
16-M20
400
119
400
102
565
515
482
990
16-M22
400
195
450
114
615
565
532
1100
20-M22
530
285
500
127
670
620
585
1200
20-M22
530
389
600
154
780
725
685
1450
20-M27
600
529
700
165
895
840
800
1700
24-M27
600
790
800
190
1010
950
898
2000
24-M30
680
850
900
203
1110
1050
1005
2300
28-M30
680
900
1000
216
1220
1160
1115
2500
28-M30
700
1050
1200
254
1450
1380
1325
2800
32-M36
800
1300
1.6
50
43
160
125
99
285
4-M16
180
8.5
65
46
185
145
120
295
4-M16
180
10.7
80
46
200
160
135
315
8-M16
220
13
100
52
220
180
155
365
8-M16
220
15
125
56
250
210
185
400
8-M16
230
23.5
150
56
285
240
210
475
8-M20
280
31
200
60
340
295
265
540
12-M20
360
40.7
250
68
405
355
310
630
12-M22
360
70
300
78
460
410
375
780
12-M22
400
107
350
78
520
470
435
885
16-M22
400
129
400
102
580
525
485
990
16-M27
400
215
450
114
640
585
545
1100
20-M27
530
305
500
127
715
650
609
1200
20-M30
530
410
600
154
840
770
720
1450
20-M36
600
550
700
165
910
840
788
1700
24-M36
600
820
800
190
1025
950
898
2000
24-M36
680
950
气动薄型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
