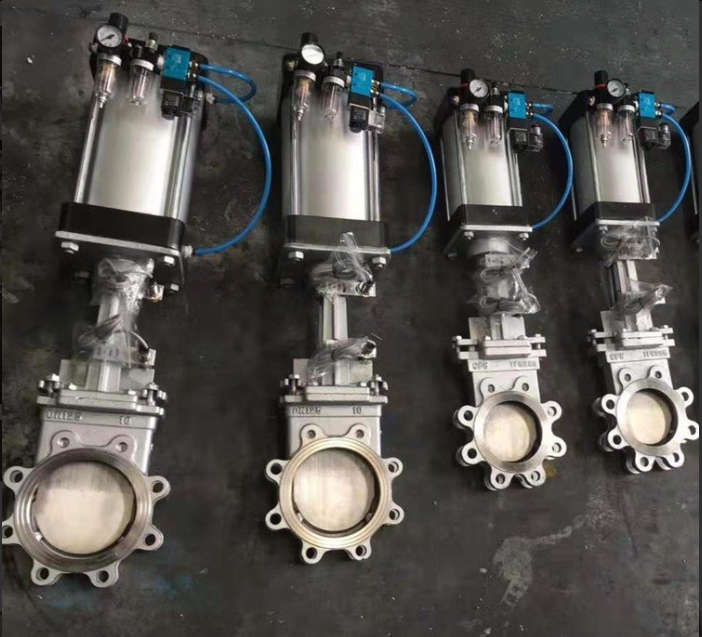

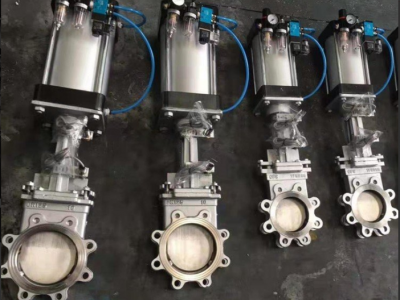

PZ673X-10P/PZ673W-10P、PZ673F-10P气动不锈钢刀闸阀，耐磨对夹式不锈钢刀型闸阀采用气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四---，公称压力 pn10~16，阀体材料为碳素钢pz673h-10c~16c、不锈钢pz673f-10p~16p pz673y-10p~16p，具有排渣功能的的闸阀。
气动不锈钢刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和_输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 dn50~dn800，工作压力 1.0~1.6mpa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
气动不锈钢刀闸阀具体型号有:
PZ673H-6，PZ673H-10，PZ673H-16; （阀体：铸铁）
PZ673H-6C，PZ673H-10C，PZ673H-16C; （阀体：铸钢）
PZ673H-6P，PZ673H-10P，PZ673H-16P; （阀体：不锈钢304/304L）
PZ673H-6R，PZ673H-10R，PZ673H-16R; （阀体：不锈钢316/316L）
气动不锈钢刀闸阀主要性能参数
| 型号 | pn | 工作压力 / mpa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| pz673h-10c~16c | 10~16 | 1.0~1.6 | 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| pz673f-10p~16p | ||||
| pz673y-10p~16p |
气动不锈钢刀闸阀零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| pz673h-10c~16c | wcb | 2cr13 | 硬质合金、聚四--- | v型聚四---、柔性石墨环 |
| pz673f-10p~16p | zg1cr18ni9ti | 1cr18ni9ti | ||
| pz673y-10p~16p | cf8 (304) | 0cr18ni9 (304) | ||
气动不锈钢刀闸阀外形及结构尺寸 (mm)
| dn | l | d | d1 | d2 | h | zm |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4m16 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4m16 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4m16 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8m16 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8m16 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8m20 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8m20 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12m20 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12m20 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16m20 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16m22 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20m22 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20m22 |
