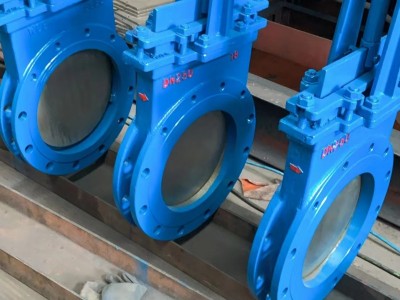

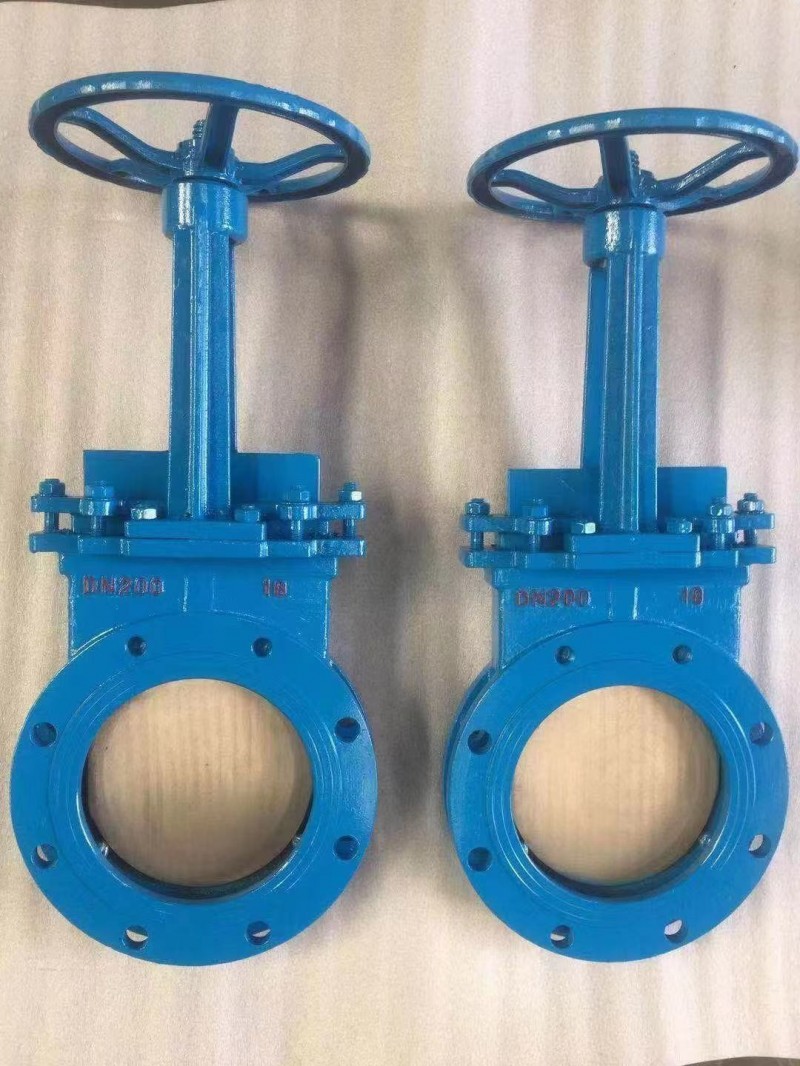

PZ73X-10C手动刀型闸阀，PZ73H、Y、F-10C手动刀闸阀，耐磨刀型闸阀主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、手轮、填料组成，本阀具有体积小，重量轻，本系列产品属单夹式梅花型、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的新型更新替代阀门产品。

  PZ73X-10C手动刀型闸阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。

阀体材质:铸钢(WCB)、不锈钢（304、316）、2520

称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

公称通径：DN50-600mm  NPS2”-24”

适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)

连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

密封型式：硬密封（H、Y）、软密封（X、F）

PZ73X-10C手动刀型闸阀设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

PZ73X-10C手动刀型闸阀性能参数：

公称压力	PN
壳体试验	1.5 Mpa
密封试验	1.1 Mpa
工作温度	橡胶≤80℃四氟密封≤180℃  硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

PZ73X-10C手动刀型闸阀零件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

PZ73X-10C手动刀型闸阀连接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
