首页 > 供应产品 > PZ943H-10C电动刀型闸阀

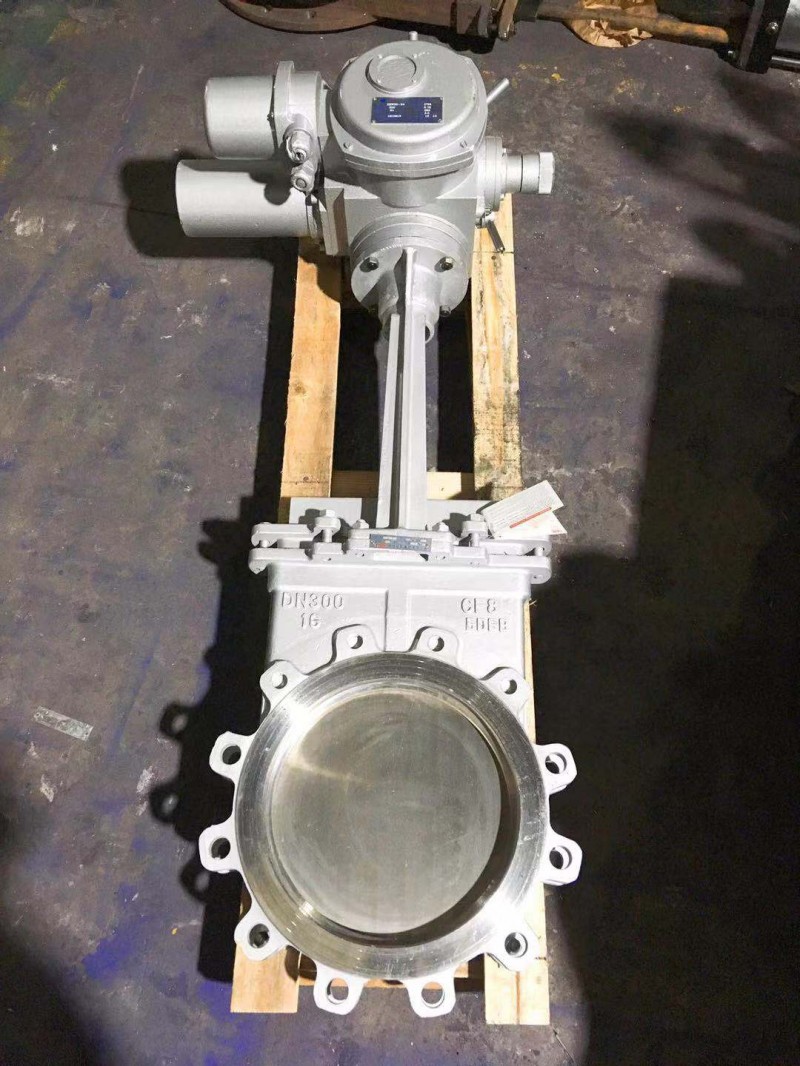

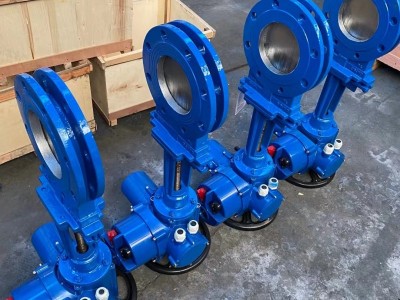

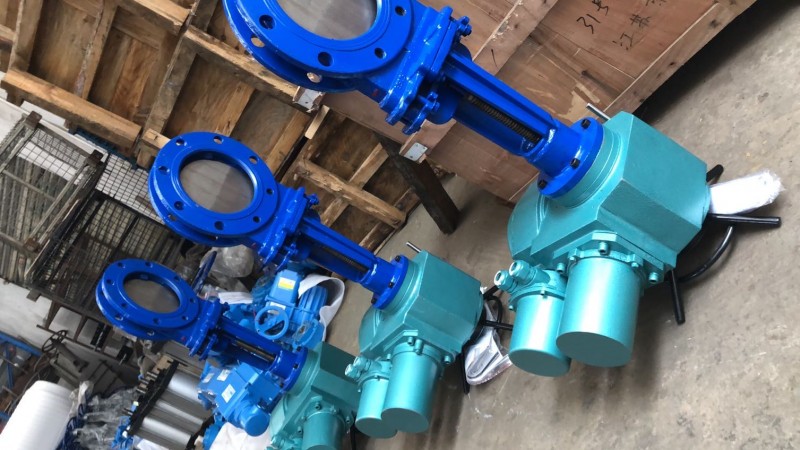

PZ943H-10C电动刀型闸阀
点击图片查看原图
产品: 浏览次数:16PZ943H-10C电动刀型闸阀
品牌: 巨晨
材质: 碳钢、不锈钢
型号: PZ943X/H/Y-10C
介质: 灰渣
单价: 3600.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-09-01 10:41
  询价
详细信息

PZ943H-10C电动刀型闸阀,PZ943Y、X、F-10P、16C电动耐磨刀闸阀占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。通径范围:DN50~DN800,使用温度:≤ 100℃,应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。

PZ943H-10C电动刀型闸阀产品性能参数

PZ973H-10C主要性能参数

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

PZ973H-10C

10~16

1.0~1.6

≤ 100

纸浆、污水、煤浆、灰渣水泥混合物

PZ973H-16C

PZ973F-10P

PZ973F-16P

PZ973Y-10P

PZ973Y-16P



PZ943H-10C电动刀型闸阀零部件材料

PZ973H零部件材料



型号

材料



阀体

阀杆

密封面

填料



PZ973H-10C

WCB

2Cr13

硬质合金、聚四氟乙烯

V型聚四氟乙烯、柔性石墨环



PZ973H-16C



PZ973F-10P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti



PZ973F-16P



PZ973Y-10P

CF8 (304)

0Cr18Ni9 (304)



PZ973Y-16P



PZ943H-10C电动刀型闸阀主要连接尺寸:



公称压力 PN(MPa) 公称通径DN(mm) 尺寸(mm) 电动装置型号 公称转矩(N·m) 电动机功率(kW) 重量(kg)
L D D1 D2 b n-φd N-M f H
1.0 50 48 165 125 95 14 2-φ18 2-M16 3 370 DZ10 100 0.25 58
65 48 185 145

118

15 2-φ18 2-M16 3 460 DZ10 100 0.25 64
80 50 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 72
180 57 220 180 156 16 4-φ18 4-M16 3 780 DZ20 200 0.37 84
150 57 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 90
200 60 340 295 266 18 4-φ22 4-M20 3 1033 DZ30 300 0.55 120
250 70 395 350 320 18 6-φ22 6-M20 3 1080 DZ30 300 0.55 208
300 76 445 400 370 18 8-φ22 4-M20 3 1170 DZ30 300 0.55 232
350 76 505 460 428 18 10-φ22 6-M20 3 1250 DZ30 300 0.55 240
400 89 565 515 480 20 8-φ26 8-M24 4 1332 DZ45 450 1.5 270
450 89 615 565 530 22 10-φ26 10-M24 4 1480 DZ60 600 2.2 389
500 114 670 620 565 24 10-φ26 10-M24 4 1530 DZ130 1200 3 440
1.6 50 48 165 125 99 14 2-φ18 2-M16 3 370 DZ10 100 0.25 60
65 48 185 145 118 15 2-φ18 2-M16 3 460 DZ10 100 0.25 68
80 50 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 74
100 50 220 180 156 15 4-φ18 4-M16 3 780 DZ20 200 0.37 88
150 57 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 106
200 60 340 295 266 16 8-φ22 4-M20 3 1033 DZ30 300 0.55 124
250 70 405 355 319 18 8-φ22 4-M20 3 1080 DZ30 300 0.55 218
300 76 460 410 370 18 6-φ26 6-M24 4 1170 DZ30 300 0.55 240
350 89 520 470 429 18 8-φ26 8-M24 4 1250 DZ45 450 1.5 275
400 89 580 525 485 20 10-φ30 6-M27 4 1332 DZ45 450 1.5 290
450 90 640 585 548 22 10-φ30 10-M27 4 1480 DZ60 600 2.2 390
